DYXNY-FL9主動偏航風力發電實訓裝置

一、產品介紹

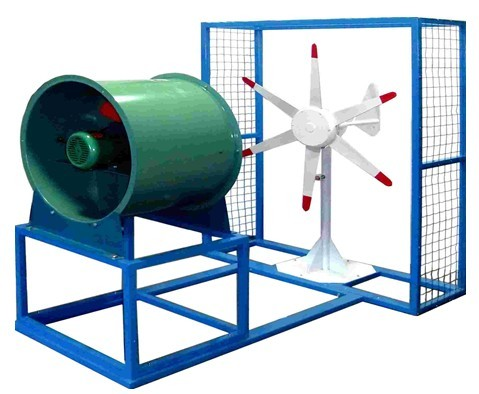

本設備是一套完全仿真的3KW永磁直驅風力發電機實訓設備，系統原理及結構與現實的永磁風力發電機基本一致，在此基礎上又增加了許多實訓模塊，系統的剖析和演示風力發電機的發電原理及全過程，并且可以與市電進行并網。設備解決了實驗實訓設備和實際設備相脫離這一難題，有助于學生提高專業知識，帶動學生的學習積極性。設備偏航可以在360度來回運行，做到了風力發電機偏航解纜的效果。實訓裝置配置有2臺大型控制柜以及1個監控臺，2個大型控制柜完成偏航跟蹤及控制、故障設置及檢測、永磁風力發電變流等功能，監控臺可以觀察風力發電機變流時的各個波形?？梢詫ο到y(tǒng)各個機械零件進行拆卸及組裝，加深了學生對于風力發電機的理解并提供學生動手能力。帶有模擬風源裝置，可以模擬自然風的風力大小及風向。

二、技術參數

1、永磁風力發電機機芯：

額定電壓：48V

規格：雙軸

2、三相異步電動機

   連接方式：星型連接法

   磁極數：4對

   機座中心高度：132mm

3、偏航齒輪

  模數：M4

   齒外徑：56mm

   齒厚：35mm

   材質：45#鋼（表面有淬火）

4、集電環

   材質：鋼質

   環數：12道滑環

5、步進電機

   精度：3%~5%

   工作速度：200m/s~400m/s

   脈沖響應頻率：200KHZ

   靜態電流和動態電流：0---8.2A

6、蓄電池：(12V，50AH)*4

7、風扇調速器

可調電壓：AC20V-AC220V

尺寸：8.1*5.5*3.4cm（長*寬*高）

8、電動液壓泵

    額定電壓：220V

    額定功率：350W

    工作壓力范圍：1.5MPa~70MPa

    尺寸：385*130*250mm（長*寬*高）

9、絕對值編碼器

工作方式：脈沖輸出

信號轉換：角位移或直線位移轉換為電信號

相位差：90°

10、聯軸器

   同軸度誤差：≤0.05mm

   角度誤差：＜1°

11、三菱變頻器

   額定電壓：380V

   電流范圍：0.3~39A

功率范圍：0.1~15KW

   通信協議：Modbus-RTU協議

三、實訓內容

1.         塔架吊裝實訓

2.         大型工業齒輪吊裝實訓

3.         永磁風力發電機吊裝實訓

4.         拖動機吊裝實訓

5.         減速器吊裝實訓

6.         液壓抱閘吊裝實訓

7.         液壓泵吊裝實訓

8.         輪轂吊裝實訓

9.         液壓制動安裝實訓

10.     偏航旋轉電動機安裝實訓

11.     風速風向儀安裝實訓

12.     加熱裝置安裝實訓

13.     風冷裝置安裝實訓

14.     永磁風力發電機組軸對中實訓

15.     永磁風力發電機布線實訓

16.     拖動機布線實訓

17.     液壓抱閘布線實訓

18.     液壓泵布線實訓

19.     輪轂布線實訓

20.     偏航旋轉電動機布線實訓

21.     風速風向儀布線實訓

22.     加熱裝置布線實訓

23.     風冷裝置布線實訓

24.     加速度變送器布線實訓

25.     振動變送器布線實訓

26.     液位變送器布線實訓

27.     壓力變送器布線實訓

28.     溫度變送器布線實訓

29.     偏航編碼器布線實訓

30.     永磁發電機編碼器布線實訓

31.     偏航啟動運行實訓

32.     偏航調速運行實訓

33.     液壓啟動實訓

34.     液壓制動實訓

35.     風源啟動實訓

36.     風向順轉實訓

37.     風向逆轉實訓

38.     模擬風源風速調節實訓

39.     液位報警實訓

40.     壓力報警實訓

41.     溫度報警實訓

42.     偏航跟蹤運行實訓

43.     偏航跟蹤運行解纜實訓

44.     偏航跟蹤解纜變槳實訓
