DYXNY-FL6風力發電實訓系統

設備組成

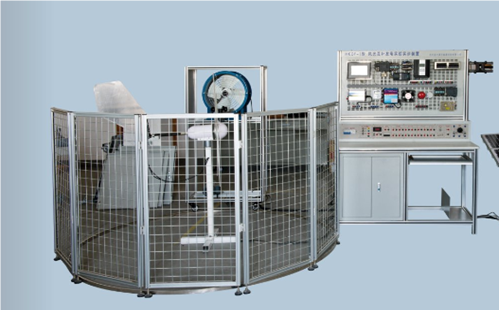

“風力發電實訓系統”主要由風力發電模擬裝置、控制裝置（含控制器、逆變器、負載、儀表等）、監控系統組成，如圖1所示。風力發電實訓系統采用模塊式結構，各裝置和系統具有獨立的功能。

各單元介紹

1、風能發電模擬裝置

本模擬裝置由風力發電機、鼓風機、變頻器、支架等組成，風力發電機采用揚州神州風力發電機有限公司生產的芒果牌M-300風力發電機，鼓風機采用、變頻器采用西門子公司MM420-3.0KW變頻器，風力發電機參數如下：

控制裝置

（1） 實驗實訓臺

實驗實訓臺采用鋁合金設計，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有吊柜，用于放置工具、存放掛箱及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。

（2）電源控制屏

電源控制屏提供單相220V交流電源和380V交流電源、1路0-30V直流穩壓電源（1A）、鉛酸蓄電池（蓄電池組選用2節閥控密封式鉛酸蓄電池，主要參數：容量   12V 12Ah）、900Ω×2/0.41A的雙層瓷盤可調電阻。光源控制模塊（控制早、中、晚的光源）。

（3）網孔板及安裝模塊

提供網孔板、直流儀表模塊（電壓表、電流表、具有通信接口）、交流儀表模塊（電壓表、電流表、功率表三合一、具有通信接口）、光照計、直流負載（警示燈、節能燈）、交流負載（白熾燈、風機）、觸摸屏、離網逆變器、并網逆變器、并離網逆變器實訓模塊、物聯網監控實訓系統、風光互補控制器。

1）直流儀表參數如下：

具有通信接口、具有手動自動量程、工業級柜裝、精度：不低于5位，1000V檔位顯示格式：999.99（帶2個小數點），顯示單位：V；100V檔位顯示：99.999（帶3個小數點），顯示單位：V；10V檔位顯示：9.9999（帶4個小數點），顯示單位：V；5A檔位：4999.9（帶1個小數點），顯示單位：mA；1000mA檔位：999.99(帶2個小數點)，顯示單位：mA；100mA檔位：99.999(帶3個小數點)，顯示單位：mA。

2）交流儀表參數

由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3～1.0，電壓電流量程為450V和5A。

6）并網逆變器

采用GTI系列并網逆變器，DC輸入電壓：Vpv 10.5V-28VDC，帶反極性保護，交流180-260V輸出，頻率45—53HZ。

7）離網逆變器

采用APS系列離網逆變器，DC輸入電壓：Vpv 24VDC，帶限流保護，交流220V輸出，頻率50HZ。

8）風光互補控制器

采用專業MCU微處理器控制，真正實現充電、放電的智能化控制；采用低損耗、長壽命的MOSFET作為控制器的主要開關器件；風力發電機自動剎車、手動停機功能；光伏充電（PWM）技術，充電效率更高；運行狀態、故障指示燈指示；多種控制模式：光控開光控關模式/光控開時控關模式/無光控時控的自動模式；輸出吸收回路，可帶感性負載；記憶功能，控制器失電重新上電后，自動按失電前的模式工作；完善的保護功能；蓄電池防反接；具體參數如下：

9)負載系統的組成

設備配置有直流負載（警示燈、節能燈）和交流220V負載（白熾燈、風機）

三、設備整體情況

1）風力發電機需帶變頻調速系統，與風機整合在一起，可360度旋轉。

2）整體尺寸：1280mm*550mm*1670mm，網孔板不小于1200mm*600mm

3)帶吊柜用于防置實訓器材。

實驗實訓項目

基礎實驗

控制器工作原理實驗

控制器充放電保護實驗

太陽能路燈實驗

太陽能警示燈實驗

離網逆變器逆變實驗

 并網逆變器逆變實驗

風力發電機實驗

風速儀測試實驗

自動偏航實驗

可編程控制器系統實訓

1.基本指令練習

2.組態通信測試

3.系統跟蹤軟件測試
