DYDG-05電工技能實訓與考核實驗室成套設備

一、產品特點：

我公司根據國內各類企業對從業人員工藝要領與操作技能高熟練程度的迫切要求，綜合了“電子類”“機械類”“電子電器類”《電工技能訓練》教學大綱并按照勞動及社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求，符合國家教育職業技術培訓“培養技能，重在應用”精神而研制的最新一代產品。實訓內容注意廣泛性、科學性和實用性。通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控制線路的安裝、調試與維修，常用生產機械電氣控制線路的故障分析與處理等項目實訓，學員可以達到職業技能鑒定中級以上水平。該設備是高等院校、中專、技校、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備，也可用作考核機構對學生進行考核的理想設備。

二、實訓臺構成與性能：

1、電源及參數：

1.1、輸入電源：三相四線電源，輸入時指示燈亮

1.2、電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。

1.2.1　監視電壓表：通過換相開關指示三相輸出電壓。

1.2.2　三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控制三相電的輸出，以提高安全性。

1.2.3　0-220V電源輸出：一組萬能插座。為各種儀器提供工作電源。

1.2.4　可調交直流電源：一臺0.5KVA單相調壓器，輸出0～240V交流電壓，電壓輸出有表指示。

1.2.5　恒流穩壓電源：一路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10^-2，負載穩定度＜10^-2，紋波電壓＜5mv。

1.3　智能型真有效值交流電流表：精度0.5級，測量范圍0～5A，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成。具有量程自動判斷、真有效值自動切換、告警、復位功能。使用方便，精度高，安全可靠。

1.4　智能型交流多功能測量電表：可同時測量電流I、電壓U、功率Kw、電能Kwh、工作時間T。

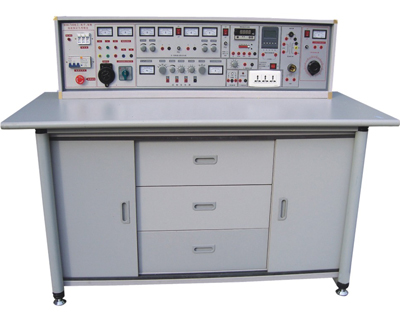

2、實驗操作桌：由雙面飾面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。

三、整套設備構成與配備（以二十四座為例）：

1、實訓操作桌12張，一桌二座，操作桌桌面中央設置九孔通用繼電控制實訓插板（尺寸：45×70cm），繼電控制實訓根據電路要求插上電氣元件，布線實驗。元器件已裝在特制元件盒上，實驗時插在通用底板上就能連線實訓，方便、靈活。每張操作桌配有一塊膠皮板，保護插板和桌面（如需要在桌上放置電動機、焊接、放重物等）。

2、示教控制臺：由示教實訓操作桌、實訓臺、演示控制屏組成，能分別控制12臺學生實訓臺的電源。尺寸為160×70cm。

3、實訓臺，共12臺，每張學生實訓操作桌上配置1臺。

4、器材配備：人體復蘇模型1個、滅火器1只，手電鉆3把，表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等工具13套，電烙鐵及烙鐵架25套，MF-50萬用表13只，數字萬用表13只，電度表13只，兆歐表13只，鉗形表13只，轉速表1只，繞線機2臺，保險盒39只，配電板26塊，熔斷器78只，拉線開關，圓插座，平燈頭各26只，20W日光燈13套，交流電流表39只，交流電壓表13只，換相開關13只，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13臺，三相180W鼠籠式電動機26臺，100W直流電機1臺，交流接觸器52只，組合開關13只，3H鐵殼按鈕13只，熱繼電器26只，時間繼電器13只，變壓器13只，單刀開關13只，三相閘刀13只，信號燈13只，變壓器繞線桌1張，雙門立柜2個，學生凳25張。

四、實訓項目：

1.低壓驗電表的使用?！　　　　　　　　　　　?2.小型變壓器故障檢查與排除。

2.滅火器的操作方法?！　　　　　　　　　　　?3.三相鼠籠式電動機的拆裝與測試。

3.口對口人工呼吸法和胸外心臟壓擠法觀察?！　?4.三相鼠籠式電動機運行巡視。

4.常用工具的使用與識別?！　　　　　　　　　?5.三相鼠籠式異步電動機的定期檢修。

5.常用導線的連接和絕緣的恢復?！　　　　　　?6.三相鼠籠式異步電動機故障分析。

6.電烙鐵的拆裝與焊接技能訓練?！　　　　　　?7.定子繞組局部故障的排除。

7.電工識圖訓練。　　　　　　　　　　　　　　28.單相電容式電動機繞組的拆換。

8.配電板安裝?！　　　　　　　　　　　　　　?9.單相電容式電動機故障與排除。

9.室內配線?！　　　　　　　　　　　　　　　?0.手動正轉控制線路的安裝與檢修訓練。

10.室內照明線路安裝?！　　　　　　　　　　?1.接觸器點動正轉控制

11.電流表、電壓表的安裝。　　　　　　　　　32.具有自鎖的正轉控制。

12.萬用表轉換開關的使用和讀數?！　　　　　?3.具有過載保護的正轉控制。

13.交流電壓的測量?！　　　　　　　　　　　?4.接觸器聯鎖的正反轉控制。

14.直流電壓、直流電流的測量。　　　　　　　35.按鈕聯鎖的正反轉控制線路。

15.電阻的測量?！　　　　　　　　　　　　　?6.按鈕、接觸器復合聯鎖的控制線路。

16.兆歐表、鉗形電流表接地電阻測定儀的使用。37.接觸器控制Y-△降壓控制。

17.常用開關類電器拆裝?！　　　　　　　　　?8.X62-W型銑床主軸與進給電機的聯鎖控制。

18.交流接觸器的拆卸與組裝。　　　　　　　　39.時間繼電器控制Y-△降壓起動控制。

19.熱繼電器與時間繼電器的拆卸和組裝?！　　?0.C620-1型車床控制線路的模擬安裝。

20.常用啟動器的結構觀察及檢測。　　　　　　41.直流電動機的拆裝訓練（教師演示）。

21.小型變壓器的制作?！　　　　　　　　　　?2.直流電動機的檢修訓練（老師演示）。

電工技能實訓與考核實驗臺元件配置清單（每臺）

注：

示教臺配置清單：在上述配備元器件的基礎上，增加人體復蘇模型1個、直流電動機1臺、滅火器1只、數字萬用表1只、轉速表1只、繞線機2臺、電動機拉具1套、變壓器繞線桌1張、雙門拉柜2個及手電鉆3把。
