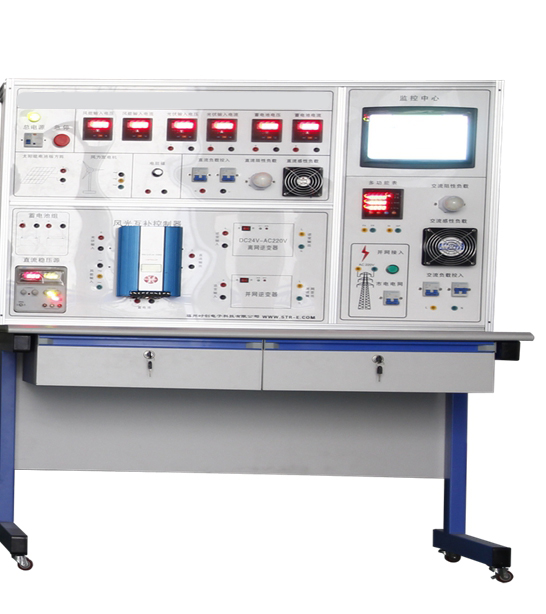

DYXNY-FL7風力發電實訓臺

一、產品介紹：

DYXNY-FL7風力發電實訓臺是由真實的風力發電機以及配套的控制逆變等系統組成，通過模擬風源來進行模擬風場，真實反映風力發電系統的運行狀況。學生可進行風力發電機的安裝、調試、運行、維護、故障分析診斷等，可對風力發電項目進行設計。

二、技術參數

1、水平軸永磁同步風力發電機

輸出（整流）電壓：＞ +12V

葉片旋轉直徑：1.2m

葉片數量：3個

啟動風速：1m/s
切入風速：1.5m/s
安全風速：25 m/s

2、軸流通風機

    電壓：380V（由變頻器控制）

功率：0.37Kw

軸流風機支架

軸流風機框罩

3、側風偏航機械傳動機構

    尾翼偏航角度：0~90°

4、蓄電池容量：12V/7AH * 2

5、風力控制器

   額定輸出電壓、電流：12V/10A;

   蓄電池過充保護：14.40±0.2V，恢復13.8±0.2V

   蓄電池過放保護：10.80±0.2V，恢復12.5±0.2V

   單路直流輸出：有多種輸出控制方式可供選擇

6、離網逆變器：額定輸入電壓：10~15V

額定輸出電壓：AC220V±10%，50Hz±3Hz；DC5V額定輸出功率：300W

保護功能：過載、過壓、短路、低壓、高溫、反接

7、并網逆變器：最大輸入電壓：DC 30.2V；輸入電壓范圍：DC 10.5V～28V

標準電壓范圍：180V～260V

輸出功率：200W；頻率范圍：45Hz～53Hz

反相保護，島效應保護

8、直流穩壓電源：輸出電壓：3V~32V；額定輸出功率：60W

10、配置負載：直流負載

1、LED球泡燈：1W，12V；

2、風扇：5W,10-14V

交流負載

1、LED球泡燈：3W，220V；

2、交流感性負載：20W,220V

11、監控系統：10.2寸工業觸摸屏

三、實驗內容

1 永磁發電機的工作原理實訓

2 發電機的功率—轉速特性測試實訓

3 風輪與發電機的最佳功率匹配測試實訓

4 風力控制器工作原理實訓

5 風力控制器的過充保護實訓 　

6 風力控制器的過放保護實訓

7 離網逆變器的工作原理實訓

8 離網逆變器的欠壓保護實訓

9 離網逆變器的過壓保護實訓

10 離網逆變器負載實訓

11 離網逆變器輸出波形測試實訓

12 離網逆變效率實訓

13 離網風力發電實訓

14 并網逆變器的工作原理

15 數顯表的通訊設置

16、獨立風力發電實驗

17、并網逆變器效率實驗

18、孤島效應實驗

19、并網型逆變器工作原理實驗
