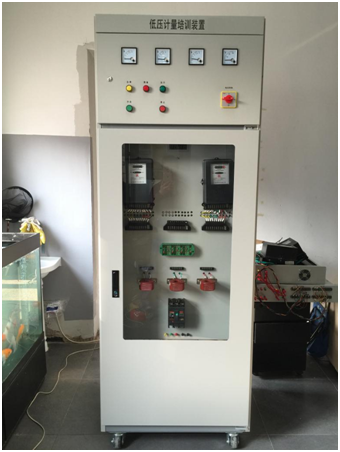

DYDL-313低壓計量培訓裝置

一、產品概述

313低壓計量培訓裝置可以仿真380V/220V電壓等級計量方式，用來培訓裝表接電。配電變壓器加表箱是非常普遍的高供低計計量方式，廣泛應用于城鎮和農村的10kV/400V送電，低壓計量培訓設備可用于練習接二次線，更重要的是學習安全措施、施工步驟、工作流程等，同時還對其它高供低計計量方式裝表接電起到學習作用，如箱式變電站計量、企業配電箱計量等。

二、 設備組成

1）虛負荷程控電源

2）控制轉換部分

3）測試端子

4）電能表聯合接線盒

5）電流互感器

6）母線排

7）虛負荷電源本地操作

8）電壓、電流指示表

9）隔離開關和負荷開關

三、 技術參數和技術指標

1）電壓：三相0～220V 連續可調

2）電流：三相0～5A 連續可調

3）頻率：60Hz

4）相位：負載相位三相0～359°；調節細度1°，三相負載可處于不同性質；

5）供電電源：?jiǎn)蜗?20V±10%，50Hz；

6）電流表、電壓表0.5級；

7）重量：大約200Kg；

8）柜體尺寸：800mm×600mm×2200mm（長×深×高）。

四、 主要功能

1）用虛負荷電源與控制繼電器及開關相組合形成一套高度模擬真實用電現場的低壓計量柜／計量箱培訓裝置；

2）使用虛負荷電源很好地解決了安全和耗電問題，又可以模擬阻性、容性和感性負荷下單相和三相四線表的計量運行情況；

3）低壓計量柜采用GGD型，可以掛接單相電能表和三相四線電能表；

4）電壓、電流和功率因數連續可調；

5）有漏電及操作人員觸電時，及時切斷培訓裝置的電源；

6）當負載過大時，電源會報警提示；

7）可以掛接直通單相電能表和帶CT的單相電能表。學習直通單相電能表和帶CT的單相電能表的結構組成、工作原理、性能特點、安裝、運行及維護等目的；

8）可以掛接三相四線有功電能表。學習三相四線有功電能表、無有功電能表及其它計量設備的結構組成、工作原理、性能特點、安裝、運行及維護等目的；

9）通過低壓計量柜配接各類單相、三相四線有功及無功電能表，可以觀察運行現象，分析正確與錯誤，并排查與處理等目的；

10）通過低壓計量箱配接各類單相、三相四線有功及無功電能表，可以觀察運行現象，分析正確與錯誤，并排查與處理等目的；

11）接線工藝培訓、考核和鑒定；

12）教員可以直接在教練機上看到學員接線是否正確；大大減輕老師的現場查線的勞動強度強度；提高工作效率；提高單位時間內培訓的人次；

13）進行低壓計量裝置的典型故障分析與處理的練習、培訓和比賽；

14）進行低壓計量裝置的反竊電技術練習、培訓和比賽；

15）可進行低壓計量裝置導線、電流互感器和電能表選擇的技術練習、培訓和比賽；

16）計量箱和計量柜一體化設計；前面為計量箱；后面為計量柜。

17）用電安全與觸電急救虛擬仿真系統：軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠?qū)W(xué)生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。為了保護知識產權，減少產權糾紛，投標人需提供本軟件著作權復印件加蓋原廠公章，并提供軟件的演示。若采用虛假證書進行應標，一經查實，作無效投標處理，并追究原廠商與投標人責任。

五、適用范圍

1）單相直通電能表（適用于電子式或機械式有功、無功電能表和電子式電能表、電子式多功能表、智能電表）的裝表接電及各種負荷和功率因數下的模擬運。

2）單相帶CT電能表（適用于電子式或機械式有功、無功電能表和電子式電能表、電子式多功能表、智能電表）的裝表接電及各種負荷和功率因數下的模擬運行。

3）帶CT的三相四線有功和無功電能表（適用于電子式或機械式有功、無功電能表和電子式電能表、電子式多功能表、智能電表）的裝表接電及各種負荷和功率因數下和各種不平衡狀態下的模擬運行。

4）探究和學習不同類型、規格的低壓?jiǎn)蜗嘤泄﹄娔鼙?、三相四線有功電能表、無功電能表的結構組成、工作原理、性能特點、安裝、運行及維護要求；

5）模擬低壓?jiǎn)蜗嘤泄﹄娔鼙?、三相四線有功電能表、無功電能表的正常與典型異常運行；

6）配接低壓?jiǎn)蜗嘤泄﹄娔鼙?、三相四線有功電能表、無功電能表的接線，觀察運行現象，分析正確與錯誤，并排查處理；

7）用電檢查、抄表收費核算、裝表接電、電能表修理及相應管理崗位上的人員的技能培訓與考核；

8）電流互感器匝比不對時，電能表的運行現象；

9）電流互感器的選擇，電壓電流導線的選擇；

10）電能表缺相運行情況；

11）電能表不平衡運行情況；

12）裝表接電接線工藝的培訓、考核和技能鑒定。
