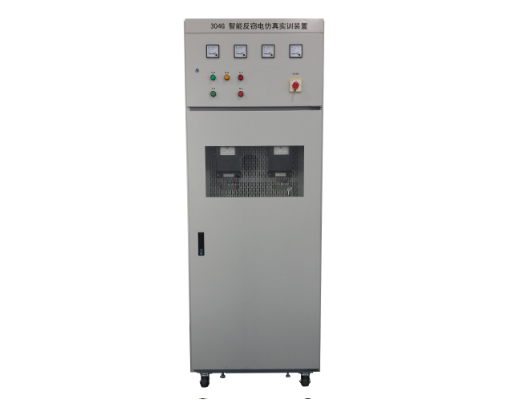

DYDL-304G反竊電培訓裝置（國網版）

一、概述：

本裝置是集培訓學習、理論驗證、實操能力、考核鑒定于一體的多功能培訓裝置。以欠壓、欠流、移相和改變電表運行參數等典型竊電方法為基礎，采用計算機控制智能控制，所有功能的操作均在計算機上完成。裝置具有操作方便、故障設定方便、軟件題庫全面等特點。該裝置適用于各勞動職業技能鑒定部門、供電系統基層單位，電力培訓部門、大中專、技校、職校的教學與實訓

二、主要功能特點：

1）實現演示單相、三相三線、三相四線直接表或帶電流互感器的電能表計量回路各種竊電方式，并通過儀器驗證各種竊電方式所造成的錯誤計量結果，加強反竊電技術學習培訓工作；

2）裝置盤面分為單相計量實訓模塊、三相四線計量實驗?zāi)K和三相三線計量實驗?zāi)K，儀器設備布置合理美觀，方便實驗操作；

3）計量回路接線滿足對單相、三相三線、三相四線直接表或帶互感器計量方式接入的電能表接線要求；

4）裝置輸出電壓滿足試驗工作中更換接入各種型號電能表的實驗要求；

5）裝置配置指針電壓、電流表，指示一次電壓、電流值；

6）裝置配置RS485通訊接口，

7）裝置設有單相、三相三線、三相四線直接表或帶互感器計量方式接入的電能表計量回路各種竊電方式，如：欠壓、失壓、欠流（短流）、失流、移相（三相三線計量方式時具備在A相對地接感性負荷，C相對地接容性負載試驗要求；B相對地接單相負載竊電實驗。）、電壓電流線圈接反、變電流互感器變比等竊電方式；

8）裝置設有電壓和電流漏電防護電路，確保培訓操作人員的人身安全，同時還設有過流和短路保護裝置，以保證設備的安全。

9）時間顯示功能：在考試中進行倒計時顯示，在培訓時進行倒計時顯示和標準時間顯示，可以保證考試時間的公平性，也可以在培訓時自我掌握培訓進度。

10）考試日志功能：培訓考試軟件中設計了自動記錄考生考試信息的功能，此種功能不受人為因素的影響，主要是用做備案使用，如果考生的考卷丟失或者考生對自己的考卷有異議，可以查閱考試日志。

11）報表打印功能：在系統軟件中可以實現考卷的報表打印功能，考生考卷可以按準考證號、考生單位、考試成績、答題時間和考生姓名等進行報表排序，然后打印排序結果，實現了統計的目的。同時可以編輯、查找、查看考試考卷、考試日志、考題題庫，方便使用人員。

12）考試設定功能：在考試前把考生的信息輸入電腦，進行考試設定，以便在考試時節省考官的時間，只需選擇點擊開始考試即可。

13）柜體下面配有輪子和輪子的鎖定裝置，便于柜體的移動（一個人就可以推動柜體），使用時鎖定輪子和柜體，便于固定。

14）設備的外形為GGD柜體，尺寸根據標準規格的門設計，使得更換培訓和考核環境更加便捷和容易。

三、性能指標

1）. 工作電壓：380V±10%，50Hz

2）. 輸出電壓：57.7V；100V；220V；380V

3）. 設定電流：1A；5A；10A；15A；20A

4）. 設定相角：-60°；-30°；0°；30°；60°；90°；120°；150°；180°

5）. 主機功率：<2000W

6）. 工作溫度：-15⁰C～50⁰C

7）. 工作濕度：相對濕度<85%

8）. 主機體積：800mm×600mm×2180mm

9）. 主機重量：< 180Kg
