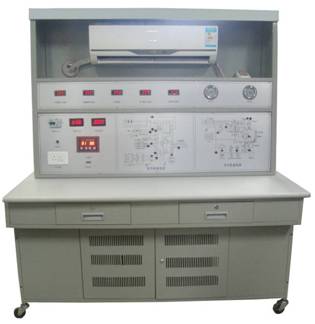

DYBP-KT3變頻空調實訓考核裝置

一、產品概述：

       變頻空調實訓考核裝置是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術”、“制冷空調設備維修與操作”等教學實訓要求。該裝置集制冷系統、電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。

二、產品特點：

1、整個變頻空調系統真實完整，與市場上的變頻空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能。

2、裝置直觀展示了變頻空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖，并設有相應測試點；屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態。

3、本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作；

4、設有電流型漏電保護裝置：并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手插式全封閉結構，使用方便、可靠、防觸電。

三、技術參數

1、輸入電源：?jiǎn)蜗嗳€ AC220V±10%   50Hz

2、裝置容量：<1KVA

3、外形尺寸：1500×700×1800mm

4、制冷劑類型：R22

5、工作環境：溫度-10ºC～+40ºC  相對濕度<85%（25ºC）  海拔<4000m

四、裝置的基本裝備：

1、實訓臺：鐵質雙層亞光密紋噴塑結構，鋁塑面板。桌面為防火、防水、耐磨高密度板，結構堅固。

2、變頻空調系統：蒸發器、冷凝器、壓縮機、四通閥、電氣控制線路、視液鏡、手動控制閥、熱力膨脹閥等

3、測量?jī)x表：數顯溫度表、指針式壓力表、指針式交流電壓表、指針式交流電流表、數顯功率表等

4、專用工具：便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英制加液管、真空泵

五、實訓項目：

1、制冷系統專用工具的基本操作

2、制冷系統管件焊接

3、制冷系統的檢漏

4、制冷系統抽真空與充注制冷劑R22

5、變頻空調電氣控制線路原理

6、變頻空調電器元件的測量及系統運行

7、變頻空調的故障與分析

 8、空調器電磁換向閥常見故障及排除

9、空調器安裝

10、、空調器調試

11、空調器維修
