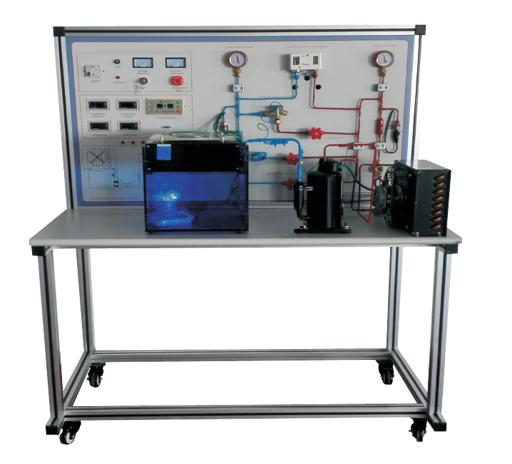

DYKT-8空調器原理實驗臺

一、概述

空調器原理實驗臺敞開式設計，安裝有制冷管路設備，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。窗式空調電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長, 可自行連接線路，并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。

二、裝置特點
1.整個空調系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
2.裝置直觀展示了空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。
3.配置的交流電壓表、交流電流表、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖和制冷系統原理圖，
4.面板可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
5..本實訓裝置設有故障模擬功能，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；
6.設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電
三、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜1.5kVA
3.外形尺寸：500cm×500cm×1000cm
4.制冷劑類型：R22
5.外形尺寸：750×500×l000mm
四、 功能
1、進行各種制冷原器件的識別。
2、進行各種空調制冷與系統的認知。
4、制冷系統的故障識別：可通過各種制冷小系統中專設的故障閥門人為制造系統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。
5、充制冷劑：系統中增設專用充液閥（或三通閥）。通過充氟裝置，可進行排出制冷劑，定量充灌制冷的實際操作。
6、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行系統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出系統中的泄漏點。
四、故障說明
1. 專用工具的操作
2. 制冷系統管件焊接
3. 制冷系統試壓及檢漏
4 .冷系統抽真空及充注制冷劑
5.制冷技能實訓（設計、安裝、調試及檢修）
6．空調控制部分結構及原理
7．空調各模塊在整個控制部分中的作用
8．空調電氣控制線路原理
9．空調電器元件的測量及系統運行
10．空調的故障與分析
