DYYY-GZ高壓智能型液壓綜合實驗臺

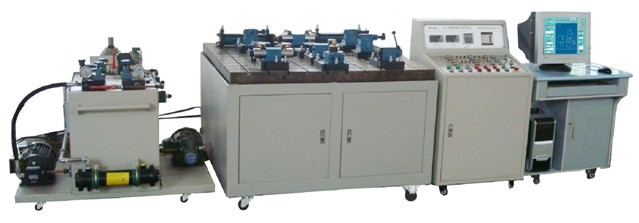

       該液壓傳動綜合實驗臺由操作臺、（中壓泵站）、控制臺三大件組成，不但能完成液壓傳動課程的設計性、創造性、綜合性實驗，而且特別適用于液壓工程測試，元件性能測試，對教學、科研、檢測具有極為強大的支持，是液壓學科中的學者、專家、工程技術人員的得力助手。

一、實驗內容：

1、液壓傳動系統組成示范演示實驗

2、液壓傳動各元器件結構及工作原理觀摩、拆裝實驗

3、可編程控制器（PLC）電氣控制實驗，機電液一體化控制實驗

4、液壓回路組態畫面演示及控制實驗（帶仿真軟件）

2、液壓基本回路組合拼接實驗

1）壓力控制回路

⑴限壓回路

⑵變壓回路

⑶卸壓回路

⑷穩壓回路

2）速度控制回路

⑸調速回路

⑹同步回路

3）方向控制回路

⑺換向回路

⑻鎖緊回路

3、常用液壓元件的性能測試實驗(帶智能軟件測試)

1）溢流閥靜態性能實驗

2）溢流閥動態性能實驗

3）減壓閥的靜態性能實驗

4）減壓閥的動態性能實驗

5）液壓泵性能測試實驗

6）節流調速回路性能實驗

7）液壓缸的特性測試

8）馬達的特性測試（客戶選配）

4、液阻特性性能測試實驗

1）同心環形縫隙壓差流量特性測試

2）薄壁小孔壓差流量特性測試

3）細長小孔壓差流量特性測試

二、性能及特點

1、液壓泵站采用變量泵、定量泵以及蓄能器。

2、實驗操作臺采用立式或平臺式結構,安裝面積大，操作面采用T型鋁合金型材（高壓的采用鑄鐵平板）制作。

3、配置了各類實驗用傳感器，包括壓力傳感器、流量傳感器、溫度傳感器、轉速傳感器、位移傳感器，數據自動檢測，自動處理、存儲、自動生成實驗報告和曲線并打印輸出，以滿足各項實驗參數測試的需要。

4、系統軟件的界面是用美國NI公司的LabVIEW開發的，軟件界面直觀性強，操作方便，功能齊全，交互性好。

5、系統能實現回路電磁閥的自動控制，提高了實驗臺操作的自動化和智能化水平。

6、高壓型配有超壓報警、溫度自控等安全措施。

三、技術參數

高壓實驗臺主要參數：（0-20MPa）（根據客戶要求選配）

電機型號：M15P4-H523        額定功率：11KW

額定轉速：1420r/min（1臺）（根據客戶要求選配）

電機型號：M7P4H523          額定功率：5.5KW

額定轉速：1420r/min（1臺）（根據客戶要求選配）

變量柱塞泵：V18-A4          額定排量：18ml/rev

最高工作壓力：25MPa（1臺）（根據客戶要求選配）

定量葉片泵：PV2R1-10        額定排量：10.1ml/rev

最高工作壓力：21MPa(1臺)（根據客戶要求選配）

蓄能器：NXQA-4/31.5  4L     31.5MPa

轉矩轉速傳感器：ZJ-20N.m     20N      0.2級（客戶選配）

流量傳感器：LWGY-15  0.6-4m3/h      0.5級

壓力傳感器：ZQ502    10Mpa，35MPa     0.5級

外形尺寸：操作臺：1300×1300×850mm

高壓泵站：1200×800×700mm        控制臺：700×700×1200mm
