戴育教儀廠專業生產DYQC-82新能源汽車汽車啟動系統示教板_汽車教學實訓設備,我們生產的DYQC-82新能源汽車汽車啟動系統示教板_汽車教學實訓設備以高質量而聞名,并且都是經過技術人員長期鉆研的成熟產品,如果教學設備出現問題我們都會在2小時內效應,如有必要,我們也將上門對DYQC-82新能源汽車汽車啟動系統示教板_汽車教學實訓設備進行維修。
一、產品簡介

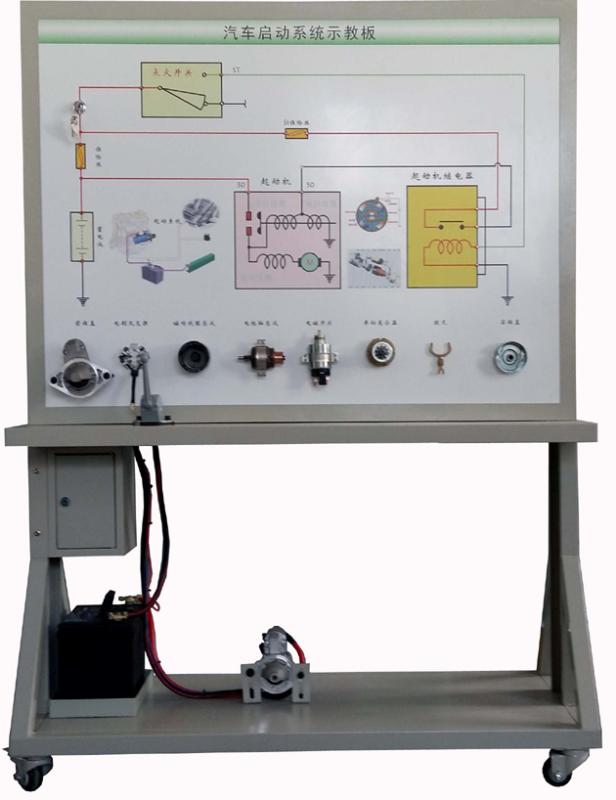

設備采用全新大眾B5 汽車起動系統實物為基礎,充分展示汽車起動系統的組成結構和工作過程。
適用于學校對汽車起動系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的起動系統,充分展示汽車起動系統的組成結構。
2.操縱起動開關,起動馬達工作,真實演示汽車起動系統的工作過程。通過面板上的電流表、電壓表可觀察起動過程中啟動電流和蓄電池電壓的變化過程。
3.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析汽車起動系統的工作原理。
4.示教板面板上安裝有起動機總成分解部件,可直觀認識起動機的組成結構。
5.示教板面板上安裝有檢測端子,可直接在面板上檢測汽車起動系統各電路元件的電信號,如電阻、電壓、電流、頻率信號等。
6.示教板面板部分采用1.5mm冷板沖壓成形結構,外形美觀;底架部分采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,示教板底座上配有40cm左右的桌面,方便放置資料、輕型檢測儀器等。
三、技術規格
外形尺寸(約):1240×600×1700mm(長×寬×高)
外接電源:AC 220V±10% 50Hz
工作電壓:DC 12V
工作溫度:-40℃~+50℃
顏色:7032
鋼管:40*40*3mm
機柜:1.5mm冷板沖壓成形,背面設置維修門;
移動腳輪:100*60mm
四、基本配置(每臺)
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
1 |
檢測控制面板 |
裝有各種檢測端子,彩色電路圖和工作原理示意圖(面板:1200*900*4mm) |
套 |
1 |
2 |
點火開關 |
全新 |
個 |
1 |
3 |
起動機總成 |
全新 |
臺 |
1 |
4 |
起動機總成分解部件 |
|
套 |
1 |
5 |
起動繼電器 |
|
個 |
1 |
6 |
電壓表 |
0~30V |
個 |
1 |
7 |
電流表 |
0~500A |
個 |
1 |
8 |
蓄電池 |
46B24SR,12V 45Ah,550CCA |
臺 |
1 |
9 |
電源總開關 |
50A |
個 |
1 |
10 |
移動臺架(帶自鎖腳輪裝置) |
1240×650×1700mm(長×寬×高) |
臺 |
1 |
11 |
故障模擬與排除裝置 |
|
套 |
1 |
友情提示:
1、貨品驗收:您收貨時請檢查貨品外觀,核實DYQC-82新能源汽車汽車啟動系統示教板_汽車教學實訓設備的數量及配件,拒收處于受損狀態的DYQC-82新能源汽車汽車啟動系統示教板_汽車教學實訓設備;
2、質保:戴育教儀廠將為您提供售后服務內的質保條件和質保期,在質保范圍內提供對DYQC-82新能源汽車汽車啟動系統示教板_汽車教學實訓設備的免費維修,超出條件承諾時提供對DYQC-82新能源汽車汽車啟動系統示教板_汽車教學實訓設備的有償維修;
3、貨期:DYQC-82新能源汽車汽車啟動系統示教板_汽車教學實訓設備的發貨期為參考值,如您需要了解DYQC-82新能源汽車汽車啟動系統示教板_汽車教學實訓設備的精確貨期,請與戴育教儀廠的銷售人員聯系;
4、如您對DYQC-82新能源汽車汽車啟動系統示教板_汽車教學實訓設備有任何疑問,請致電:15221333755 ,我們將由專業人士為您解答相關的咨詢。
