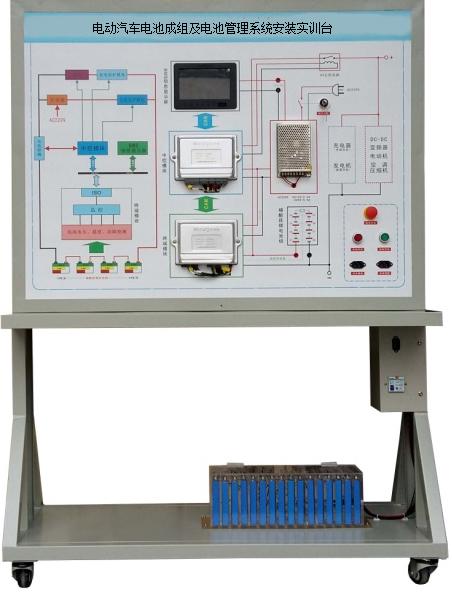

DYDC-77電動汽車電池成組及電池管理系統安裝實訓臺

產品簡介

選用主流新能源磷酸鐵鋰動力電池包，單體電池3.2V20AH，鋁殼方形，共23串，總?cè)萘?3.6V50AH，一體式BMS電池管理系統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項；通過比照電路原理圖，由學員自己組裝連線，培養學員電池組裝連接動手能力，適用于院校新能源課程教學和維修實訓設備。

功能特點

1.真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控制關系。

2.各主要部件安裝在平臺上，連接線統一放置在工作位，比照電路原理圖，讓學員自己在組裝連線過程掌握動力電池包工作原理。

3.BMS電池管理系統安裝在面板上，清晰標注電壓采集線，溫度采集線，繼電器控制線，霍爾電流傳感器采集線等邏輯控制關系。

4.BMS電池管理系統帶被動均衡功能，帶開關控制保護（單體斷線、短路、過壓、欠壓、過流、過溫），與充電機CAN通訊，通過BMS控制車載充電機工作，估算SOC(荷電狀態)等。

5.動力電池包顯示器（7寸）安裝在面板上，可以觀察充放電過程各項參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。

6.實訓臺配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇。

7.動力電池包設置有機械維修開關，拔出機械維修開關后，可以打開上蓋觀察；高壓電器連接器均采國標產品，性能可靠。

8.實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。

9.動力電池包輸出線路另配機械斷開式緊急開關，適用于緊急情況下很輕松斷開主電源回路。

10.UV平板噴繪面板完整顯示動力電池包充電和放電工作原理圖，借助萬用表和示波儀，實時檢測各種狀態下參數變化。

11.實訓臺由移動臺架(帶檢測端子的原理面板)組成，平臺水平放置，安裝主要零部件；實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

12.整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。

技術參數

1.外形尺寸：        1240×600×1700mm（長*寬*高）

2.輸入電源：             AC220V±10%  50Hz

3.工作電源：             DC12V

4.動力電池類型：        環保型磷酸鐵鋰動力電池（方形鋁殼，單體電池3.2V20AH）

動力電池包容量：        72V50AH（3.7度電）

完全充放電次數：        2000次

工作溫度：              -20°～60°

5.BMS鋰電管理一體機：   帶CAN總線

6.動力電池包顯示屏：     7寸

7.放電繼電器：           EV200AAANA

實訓目的

1.學員動手組裝電池包，認知新能源動力電池包（BMS）控制原理。

2.學員動手組裝電池包，認知新能源動力電池包（BMS）主要零部件功能。

3.通過連線運行實測，熟悉新能源動力電池包（BMS）各種狀態下邏輯控制關系，電流，電壓，電池壓差，電池溫度等參數變化規律實訓實驗。

4.通過連線實測，熟悉BMS如何采集動力電池組壓差，并控制充電和放電過程。

5.通過連線實測，熟悉BMS如何采集動力電池組溫差，并控制充電和放電過程。

基本配置

磷酸鐵鋰動力電池包，BMS鋰電管理一體機，動力電池包顯示屏，車載充電機，國標充電插口與國標充電槍，緊急斷電開關，直流接觸器，DC-DC轉換器，輔助蓄電池，放電控制繼電器，鋁殼電阻，可移動平臺和教板，高壓連接線，低壓電器連接線束，低壓電器備用接插件1批。
