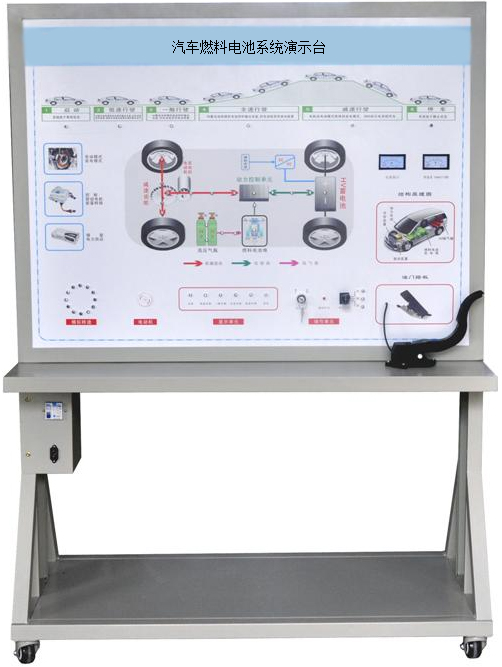

DYQC-38汽車燃料電池系統演示臺

一、功能特點

1、該設備完整展示汽車燃料電池動力系統，可以動態模擬燃料電池系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。

2、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車燃料電池系統結構原理圖和實物，認識和分析汽車燃料電池系統的工作原理。

3、面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有一臺模擬電機用來演示電動機的工作狀態。

4、整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。

5.采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。

二、結構組成

該設備由啟動開關、油門踏板、擋位開關、制動開關、數字轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，加速度傳感器、12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用操作手冊等。

三、技術規格

1、外接電源：交流220V±10% 50Hz

2、工作電壓：直流12V

3、工作溫度：-40℃～+50℃

4、外形尺寸：1240*600*1700mm(長×寬×高)

四、實訓項目

1．可模擬運行汽車燃料電池（氫氣）系統，展示汽車燃料電池（氫氣）系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。

2．操縱點火開關與調節開關，可模擬演示汽車燃料電池（氫氣）系統的各工況工作過程。

3.模擬燃料電池（氫氣）系統啟動工作過程

4. 模擬燃料電池（氫氣）系統低速行駛工作過程

5. 模擬燃料電池（氫氣）系統一般行駛工作過程

6. 模擬燃料電池（氫氣）系統全速行駛工作過程

7. 模擬燃料電池（氫氣）系統減速行駛工作過程

8. 模擬燃料電池（氫氣）系統停車行駛工作過程

9. 模擬燃料電池（氫氣）系統制動回收工作過程
