DYQC-26北汽EV150純電動汽車空調與暖風實訓臺

公司QQ：859961374

訂購熱線：18916464525

立即咨詢

詳細介紹

戴育教儀廠專業生產DYQC-26北汽EV150純電動汽車空調與暖風實訓臺_汽車教學實訓設備，我們生產的DYQC-26北汽EV150純電動汽車空調與暖風實訓臺_汽車教學實訓設備以高質量而聞名，并且都是經過技術人員長期鉆研的成熟產品，如果教學設備出現問題我們都會在2小時內效應，如有必要，我們也將上門對DYQC-26北汽EV150純電動汽車空調與暖風實訓臺_汽車教學實訓設備進行維修。

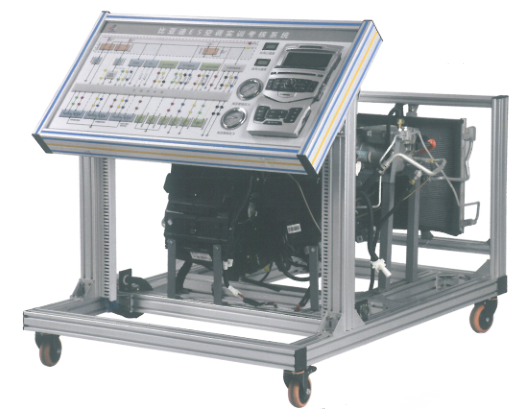

DYQC-26北汽EV150純電動汽車空調與暖風實訓臺

一.產品簡介

選用北汽EV150 原裝純電動轎車空調和暖風系統,真實地展示純電動轎車空調和暖風系統核心零部件的結構與控制原理、安裝位置和運行工況，培養學員對純電動轎車空調和暖風系統故障分析和處理能力。

適用于各類型院校新能源純電動汽車空調與暖風系統課程教學和維修實訓維護實訓。

二．功能特點

1.各主要部件安裝在平臺上，保留原車電氣連接方式與實車功能，斷電后可方便拆裝，訓練學員在拆裝連線過程掌握空調與暖風系統零部件等拆檢要點。

2.空調和暖風實訓臺高壓電源由動力電池和管理系統實訓臺提供，與動力電池和管理系統實訓臺連體工作，配套連接電纜線，保留原車連接方式。

3.教學板完整顯示空調和暖風系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。

面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；

4.設備由平臺和教學板組成，平臺水平放置，安裝原車零部件；實訓臺底部安裝4個帶自鎖腳輪裝置。

5.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，教學板底座上配有30cm左右的臺面，方便放置資料、輕型檢測儀器等。

6.配備智能化故障設置和考核系統，故障點主要設置在低壓控制線路，保證高壓系統安全及訓練實車故障處理能力。

7.臺架配套安裝絕緣地板（絕緣與耐壓國標產品地膠）。

8.配套實訓指導書，包含系統工作原理，實訓科目，故障設置及清除等要點。

三、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板(面板柜)	裝有各種檢測端子以及彩色電路圖和原理圖（9509004mm)	套	1
2	點火開關		個	1
3	空調壓力表		套	1
4	暖風芯體總成		個	1
5	PTC加熱模塊總成
6	水泵總成
7	數字式進風口溫度表		個	1
8	數字式出風口溫度表		個	1
9	空調控制器總成		套	1
10	空調蒸發箱總成		套	1
11	電動汽車空調壓縮機總成		套	1
12	膨脹閥總成		套	1
13	干燥器總成		套	1
14	鼓風機總成		套	1
15	冷凝器		個	1
16	冷卻電子風扇		套	1
17	電動汽車空調控制器(驅動電機變頻器)及操縱開關組件		套	1
18	DC/DC系統		套	1
19	移動臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
20	故障模擬與排除裝置		套	1
21	設備教師手冊		套	1
22	設備合格證、保修卡		套	1
