DYQC-21北汽EV150純電動汽車車身電氣系統實訓臺

公司QQ：859961374

訂購熱線：18916464525

立即咨詢

詳細介紹

戴育教儀廠專業生產DYQC-21北汽EV150純電動汽車車身電氣系統實訓臺_汽車教學實訓設備，我們生產的DYQC-21北汽EV150純電動汽車車身電氣系統實訓臺_汽車教學實訓設備以高質量而聞名，并且都是經過技術人員長期鉆研的成熟產品，如果教學設備出現問題我們都會在2小時內效應，如有必要，我們也將上門對DYQC-21北汽EV150純電動汽車車身電氣系統實訓臺_汽車教學實訓設備進行維修。

DYQC-21北汽EV150純電動汽車車身電氣系統實訓臺

一．產品簡介

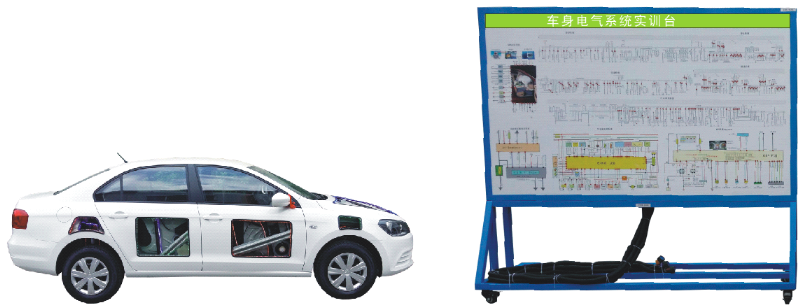

選用北汽EV150 原裝純電動轎車原車車身和低壓控制實物系統，完整的車身進行部切處理（外露電器部件），剖面位置合理，能清楚展示內部結構。

低壓系統部件齊全，真實地體現了純電動轎車車身低壓控制系統的連接控制關系、安裝位置和運行工況參數檢測。

適合培養學員對純電動轎車，車身低壓控制系統系統故障分析與排除能力，適用于各類型院校新能源純電動汽車電器課程教學和維修實訓。

二.功能特點

1.保留車殼與車身電器低壓系統各部件，保留電氣連接方式與原車功能，實現插拔拆卸訓練，訓練線束與電器拆檢，掌握車身低壓系統零部件拆檢要點。

2.可單獨工作，DC12V電源由開關電源提供。

3.除車身外配移動教學板，教學板完整顯示車身低壓系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。

面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；

4.設備由原車解剖的車身平臺和教學板組成，原車車身安裝原車零部件；底部安裝4個腳輪，移動靈活，腳輪帶自鎖裝置；教學板底座上配有30cm左右的臺面，方便放置資料、輕型檢測儀器等。

5.配備智能化故障設置和考核系統。

6.配套實訓指導書，包含工作原理，實訓科目，故障設置及清除等要點。

7.原車車身配套安裝絕緣地板（耐壓/絕緣為國標產品）。

三．基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	實訓臺面板	裝有各種檢測端子以及電路終端接線端子	套	1
2	主控制器總成（主控ECU）		套	1
3	診斷座		個	1
4	點火開關		個	1
5	組合儀表		套	1
6	組合開關		套	1
7	左右前大燈總成		套	1
8	左右前霧燈		套	1
9	左右轉向燈		套	1
10	左右轉向邊燈		套	1
11	左右組合尾燈		套	1
12	牌照燈		套	1
13	閱讀燈		套	1
14	大燈開關		套	1
15	霧燈開關		套	1
16	剎車燈開關		套	1
17	倒車燈開關		套	1
18	危險燈開關		套	1
19	門控?zé)糸_關		套	1
20	冷卻液位傳感器		個	1
21	線束		套	1
22	閃光繼電器		個	1
23	冷卻液位報警繼電器		個	1
24	雨刮總成		套	1
25	雨刮繼電器		個	1
26	噴水電機		套	1
27	噴水壺		套	1
28	喇叭		個	2
29	喇叭繼電器		個	1
30	網關控制器		個	1
31	霧燈繼電器		個	1
32	手剎開關		套	1
33	中央繼電器盒		套	1
34	帶移動腳輪鋼制底座的汽車車身（局部解剖）		臺	1
35	蓄電池	12V 45Ah	臺	1
36	電源總開關	50A	個	1
37	移動臺架(帶自鎖腳輪)	2040×650×1900mm	臺	1
38	中控與車窗/后視鏡系統		套	1
39	故障模擬與排除裝置		套	1

友情提示：

1、貨品驗收：您收貨時請檢查貨品外觀，核實DYQC-21北汽EV150純電動汽車車身電氣系統實訓臺_汽車教學實訓設備的數量及配件，拒收處于受損狀態的DYQC-21北汽EV150純電動汽車車身電氣系統實訓臺_汽車教學實訓設備；

2、質保：戴育教儀廠將為您提供售后服務內的質保條件和質保期，在質保范圍內提供對DYQC-21北汽EV150純電動汽車車身電氣系統實訓臺_汽車教學實訓設備的免費維修，超出條件承諾時提供對DYQC-21北汽EV150純電動汽車車身電氣系統實訓臺_汽車教學實訓設備的有償維修；

3、貨期：DYQC-21北汽EV150純電動汽車車身電氣系統實訓臺_汽車教學實訓設備的發貨期為參考值，如您需要了解DYQC-21北汽EV150純電動汽車車身電氣系統實訓臺_汽車教學實訓設備的精確貨期，請與戴育教儀廠的銷售人員聯系；

4、如您對DYQC-21北汽EV150純電動汽車車身電氣系統實訓臺_汽車教學實訓設備有任何疑問，請致電：15221333755 ，我們將由專業人士為您解答相關的咨詢。
