DYQC-7整車解剖檢測診斷實訓臺

一.產品簡介

該設備將一臺可正常運行的豐田普銳斯轎車(05款)改裝為在線檢測教具車，可實時檢測與診斷原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、發動機電控/電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 ECU 控制單元等的動、靜態信號參數。

適用于各類院校和培訓機構對混動整車理論和維修實訓的教學需要。

教學平臺功能包括：驅動傳動系統、動力電池和管理系統、電動轉向助力、空調和暖風系統、發動機電控系統、車身電氣六大系統的教學功能。

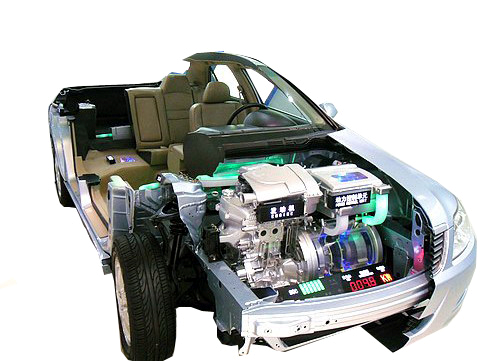

通過新能源整車解剖能清晰地看見新能源汽車車艙、車身側圍的構造結構、鋼板的厚度及獨立懸掛系統，車輪的輪轂等，能夠展示汽車各主部件以及各附件位置。新能源汽車解剖車主要部件經過特殊的加工工藝一剖為二，使得部件內部工藝造型、構造清晰呈現。通過新能源汽車系統的解剖展示，學生能清楚了解新能源汽車內部的結構與功能，并且較快地掌握新能源汽車的構造和原理，提高對新能源汽車內部結構的初步認識。學生能夠更直觀的了解動力電機、電控系統并且能夠更深入的進行學習。設備的布局采用完全按照汽車原始結構來布局，在透明裝飾面的一側為拆解前的完整造型，在另一邊為汽車拆解后的內部造型，通過拆解前和拆解后的對比，從而使得學生加深對新能源汽車結構的認知與學習。整個設備不僅具有實訓功能，而且能夠迅速的提高新能源汽車專業學習氛圍。

二.基本配置 (每套) ：

1.在線檢測汽車 1 輛

2.故障設置控制器 1 套

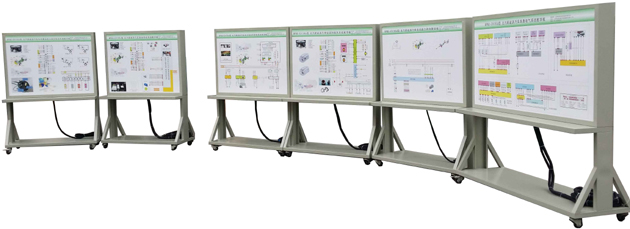

3.汽車檢測實訓臺 1 套(1 套 6 臺)

4.智能化故障設置和考核系統 1 套

5.航空插頭和連接電纜 1 套

三 、功能特點

1.整車結構完整，各控制系統、傳感器、執行器齊全，可正常運行；

2.可通過原車儀表顯示整車動、靜態信號參數(如：能量監視器畫面、車速、檔位顯示與各工況指示燈等)；

3.制作可移動“汽車檢測實訓臺”，可分別進行以下控制系統的檢測實訓：

◆ 組合儀表控制單元

◆ 網關控制單元

◆ P 檔電機控制單元

◆發動機電控/電機控制單元

◆ 檔位控制單元

◆ 車載充電器控制單元

◆ DC/DC 控制單元

◆ 高壓電池 BMS 控制單元

4.“汽車檢測實訓臺”通過專用線束與整車連接，確保連接斷開后整車功能完整，保持原車所有功能。

汽車檢測實訓臺面板采用 ≥ 4mm 厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和原車實物，認識和分析各控制系統的工作原理。

5.汽車檢測實訓臺面板上安裝有檢測端子，可直接在面板上進行原車組合儀表控制單元、網關控制單元、P 檔電機控制單元、發動機電控/電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等的檢測實訓。

6.汽車檢測實訓臺面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對組合儀表控制單元、網關控制單元、P 檔電機控制單元、發動機電控/電機控制單元、檔位控制單元、車載充電器控制單元、DC/DC 控制單元、高壓電池 BMS 控制單元等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

7.汽車檢測實訓臺面板部分采用 ≥ 1.5mm 厚冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

8.▲為更好地開展電控系統實訓教學，要求配套信號仿真系統（要求一體式）:

仿真系統采用7寸觸摸屏采用電阻觸摸，具有使用壽命長、觸摸精度高特點，它與單片機之間采用SPI通信，觸摸靈敏度高。FPGA與單片機直接用RS232通信，接收單片機傳送的設置參數，控制波形的頻率、占空比和模擬電壓輸出幅度。設有18路信號同軸傳送電纜線端口同時輸出、可觸摸設置任意波形輸出，能產生國產基本車型發動機與底盤傳感器系統等18路信號（包含霍爾、磁電、光電等信號）輸出。
▲其他要求：
1.投標現場提供汽車信號仿真系統樣品演示。
2.投標現場提供汽車信號仿真系統設計方案與源程序驗證。
