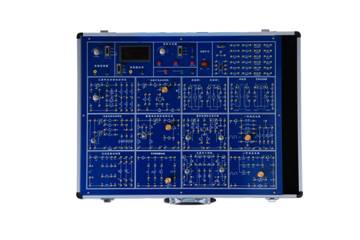

DYDL-YL3電路原路實驗箱

一、性能特點

    實驗箱由全鋁合金箱體、線性電源、常用信號源、測量儀表、實驗電路模塊等組成。其中實驗電路區大部分元器件在反面，正面標有電路原理圖，方便學生讀圖，以提高實驗效率。本實驗箱適用于本專科院校、高職高專所有電類和非電類專業《電工學》、《電路原路》等課程的實驗教學。

二、主要技術指標：

1.電源：

輸入：AC220V±10%,50HZ

輸出： 1） DCV ±12V/0.5A工作電源，有短路保護自恢復功能。

2)  DCV 1路0-30V,分3檔0-10V、10-20V、20-30V連續可調直流穩壓電源，有短路保護自恢復功能。

2.直流恒流源：

1）提供1路0～200mA可調恒流源，分3檔2mA 、20mA、200mA輸出，并設有開路保護功能。

3.提供3位半0～200mA直流數字電流表，分3檔2mA 、20mA、200mA測量。

4.實驗?zāi)K

1） 元器件伏安特性的研究

   2）電路中電位的研究

3）戴維南定理和諾頓定理
4）疊加定理和互易定理
5）電容充放電的研究
6）受控源
7）一階動態電路
8）二階動態電路
9）交流參數的測定
10）串，并聯諧振
11）回轉器、負阻抗變換器
12）無源雙口網絡

13）分立區元件

三、實驗項目

1）基本電工儀表的使用與測量誤差的計算
2）減少儀表測量誤差的方法
3）線性與非線性電路元件伏安特性的測繪
4）電位、電壓的測定及電路電位圖的繪制
5）基爾霍夫定律驗證及故障判斷
6）疊加定理驗證及故障判斷
7）電壓源與電流源的等效變換
8）戴維南定理的驗證
9）諾頓定理驗證
10）雙口網絡測試
11）互易定理驗證
12）受控源VCCS、VCVS、CCVS、CCCS的實驗研究
13）典型電信號的觀察與測量
14）RC一階電路響應的測試
15）二階動態電路響應的研究

16）R、L、C元件阻抗特性的測試
17）RC串、并聯選頻網絡特性測試
18）R、L、C串聯諧振電路的研究

19）RC選頻網絡特性測試

20）雙口網絡測試實驗

21）回轉器實驗

22）負阻抗變換器實驗

四、配套附件和資料

    1）交流電源線1根，長1.5米。

    2）電流測試線2根，長0.5米。

3）實驗用自鎖緊專用導線25根，長0.5米。

4）實驗指導書1套

附：使用本實驗箱需配套儀器儀表

（1）萬用表

（2）信號發生器

（3）示波器
