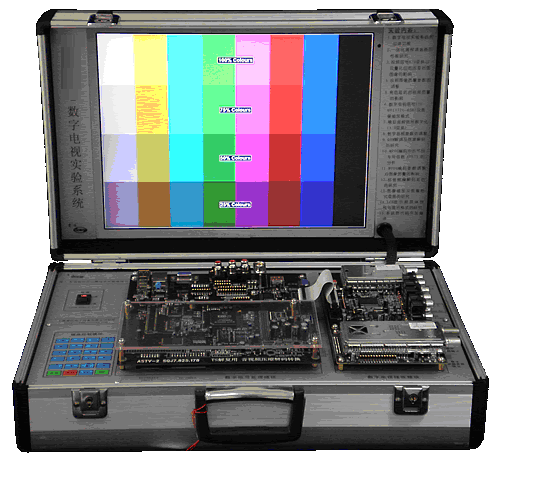

DY-JX8液晶電視教學實驗箱

一、主要配置：

 LED高亮液晶顯示屏、液晶電視教學實訓主體模塊（集系統工作指示、工作時序指示、操作控制、電壓監測、實驗測量、波形測試、檢修測試、故障演試、技能考核、技能競賽等一體化全功能設計）、定制實訓箱、主流高清方案液晶電視實訓主板（教學版）、液晶電視教學實訓系統。
二、主要功能：

整機結構、工作原理、工序指示、電壓監測、實驗測量、波形測試、檢修測試、故障演示、故障模擬、功能測試、工廠調試、檢修實訓、故障排除、考核競賽等項目教學實驗實訓。
三、設計要求：
1、液晶顯示屏：15.6寸液晶屏，分辨率1366X768，定制面板將液晶顯示屏固定于實驗箱正上方。

2實訓箱體：整體尺寸40X30X15CM，采用白色環保耐用材料，手提式翻蓋箱體。
四、實訓項目：
（1）液晶電視機結構原理
（2）液晶電視機工作原理
（3）液晶電視機主板電路圖紙與電路結構分析
（4）液晶電視機主板實物電路結構原理
（5）液晶電視機主板啟動流程與信號流程
（6）液晶電視機主板工作電壓測量
（7）液晶電視機主板信號波形測量
（8）液晶電視機主板故障分析與檢修實操
（9）液晶電視機電源板工作原理與結構框圖
（10）液晶電視機電源板故障分析與檢修實操
（11）液晶屏工作及檢修原理
（12）液晶電視機主板工廠調試實操
（13）液晶電視機整機故障檢修實操
