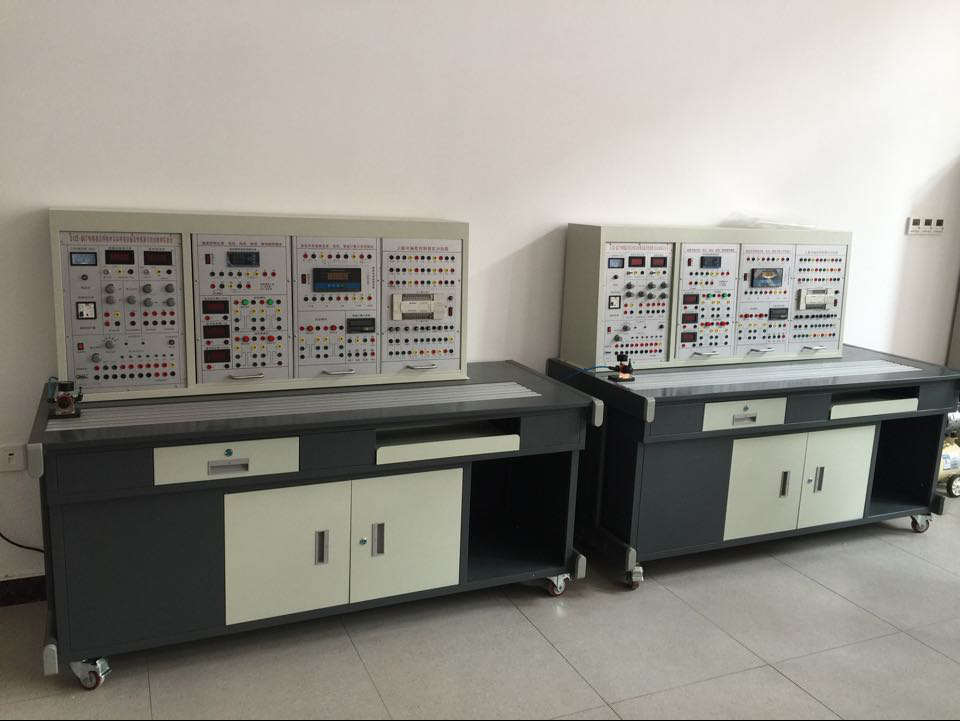

DYCGQ-18傳感器信號與控制實驗實訓臺

  一、設備要求：

現在社會自動化的程度越來越高，傳感器的應用日益廣泛，要求該裝置除可完成中職院校傳感器相關課程外，還可配合一些自動檢測類技術設備，實現一體化教學。該實訓平臺也可完成電氣自動化、物聯網技術應用專業群的傳感器相關的教學。使他們不局限于書本的知識，而是以實際的操作過程代替知識的被動教授，激發他們的學習積極性，讓學習的方式變被動為主動，提高學習的效率，讓他們真正感到學以致用，用所學的理論指導實際的設計。

二、功能組成及要求：

要求包含傳感器有：光纖傳感器、電磁感應傳感器、光電傳感器、電容式傳感器、電感式傳感器及電源模塊、指示和蜂鳴模塊等。

實訓系統提供上位機軟件，通過上位機模塊和計算機通信，傳感器信號通過硬件采集，在屏幕上以數字量和模擬量形式實時顯示，給用戶更直觀的認識。

3.實訓系統需包含測試物件一個，內包含各種類型傳感器的檢測介質（包括光電、磁性、電容、電感、超聲波、霍爾、渦流等傳感器的檢測介質）

4.實訓系統含位置滑軌一個，能進行各種傳感器檢測距離的測量，以及傳感器角度對傳感器檢測距離的影響等。

5.實訓系統配套測量尺，以適用于感應距離長的傳感器的數據測量。

6.實訓系統配套實訓模塊，，包括指示蜂鳴器模塊、計數模塊、上位機模塊等，學生可通過這些實訓模塊與傳感器組合。

7.要求包含傳感器有：光纖傳感器、電磁感應傳感器、光電傳感器、電容式傳感器、電感式傳感器及電源模塊、指示和蜂鳴模塊等。

三、技術參數：

1、輸入電源：AC220V±10%（單相三線）

2、額定功率：<1KVA

3、環境溫度：-10℃～40℃

4、相對濕度：≤85%

5、外形尺寸：1580*750*1700mm

四、實驗實訓項目范圍：

電容式接近傳感器的開關特性實訓

電容式接近傳感器的介質特性實訓

電容式接近傳感器的距離特性實訓

感應式接近傳感器的開關特性實訓

感應式接近傳感器的介質特性實訓

感應式接近傳感器的距離特性實訓

光電式接近傳感器的開關特性實訓

光電式接近傳感器的介質特性實訓

光電式接近傳感器的距離特性實訓

霍爾開關的開關特性實訓

霍爾開關的介質特性實訓

霍爾開關的距離特性實訓

對射式光纖傳感器的開關特性實訓

對射式光纖傳感器的介質特性實訓

對射式光纖傳感器的距離特性實訓

漫反射式光纖傳感器的開關特性實訓

漫反射式光纖傳感器的介質特性實訓

漫反射式光纖傳感器的距離特性實訓

鏡面反射式光纖傳感器的開關特性實訓

鏡面反射式光纖傳感器的介質特性實訓

鏡面反射式光纖傳感器的距離特性實訓

各種傳感器在實際領域的應用
