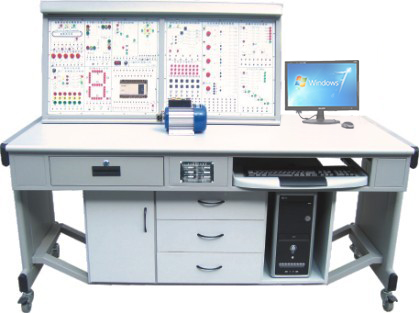

DYPLC-05 PLC可編程控制實驗裝置(臥式)

一、概述

“DYPLC-05型可編程控制器實驗裝置”是專為目前我國各院校開設的“可編程控制器技術”、“可編程控制器及其應用”課程配套設計的。可編邏輯控制器、通信編程器、GX Developer7.0編程軟件、MCGS V5.5工控組態軟件、仿真教學軟件、模擬控制實驗板、實物等于一體，可直觀地進行PLC的基本指令練習、多個PLC應用的模擬實驗及實物實驗，同時也為高層次的設計開發實驗提供良好的條件。為了結合教學要求，設計過程中參考了國內多種教材，從中精選出最具典型性的實驗項目，配套三相鼠籠異步電機。

二、特點

1、可靠性、靈活性強  提供實驗所需的+24V直流電源，設計時將容易損壞的功能及對學生沒有技能要求的線路直接接好，保證設備的可靠性。設有過壓保護電路，當電源電壓超過了主機所能承受的范圍，即自動報警并切斷電源，使主機不會因承受過高的電源電壓而導致損壞。還設有電流型漏電保護器充分保證人身安全。學生可充分利用面板上的資源進行實驗，靈活方便。

2、直觀性強  面板布局合理、圖線清晰分明，板上印有必需的文字說明，在保證接線正確、編制程序無誤的情況下，只要細心地操作，就能形象、直觀地顯示程序執行的過程和結果，從而檢驗編程的正確性。

3、采用先進、易用的PLC  配備日本三菱FX1N-40MR型可編程控制器（用戶也可選擇其他品牌控制器，價格另儀）。

4、組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

三、技術性能

1、輸入電源：三相四線～380V±10%  50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度<85%(25℃)  海拔＜4000m

3、裝置容量：＜250VA

4、重量：80Kg

5、外形尺寸：117×73×130cm3

四、基本實驗項目

   本實驗裝置提供以下實驗項目：

1．可編程控制器的基本指令編程練習

2．LED數碼顯示控制

3．裝配流水線的模擬控制

4．天塔之光模擬控制

5．步進電機運動控制（實物）

6．直線運動控制系統

7．運料小車控制模擬

8．十字路口交通燈控制

9．四層電梯控制系統的模擬

10．三相鼠籠式異步電動機點動控制和自鎖控制（實物）

11．三相鼠籠式異步電動機聯鎖正反轉控制（實物）

12．三相鼠籠式異步電動機帶延時正反轉控制（實物）

13．三相鼠籠式異步電動機星/三角（Y/△）換接起動控制（實物）

14．水塔水位的控制模擬

15．裝配流水線的模擬控制

16．液體混合裝置控制的模擬

17．機械手動作的模擬

18．傳送帶的模擬

19．自動配料系統控制的模擬

20．軋鋼機控制系統模擬

21．郵件分揀系統模擬

22．自動售貨機的模擬控制

23．加工中心的模擬控制MCGS組態棒圖實驗教學

24．利用已編輯好的組態棒圖，對以上任何實驗進行動態跟蹤實驗教學。

25．針對實驗項目的具體要求，學生自行編輯組態棒圖，進行教學實驗。
