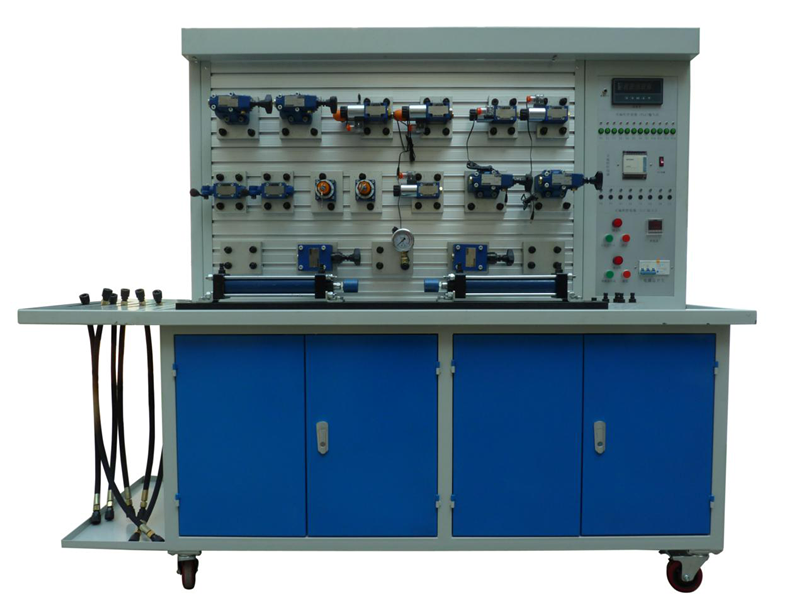

DYYY-GY1工業型液壓實驗臺

工業型液壓實驗臺（液壓部分）是根據現代教學特點和最新的液壓傳動課程教學大綱要求設計的實驗臺。它采用先進的工業技術的液壓元件和獨特的模塊化，構成了插接方便的系統組合，滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提高和加強了學生的創新設計能力的目的。

一、主要特點:

1.系統全部采用標準的工業液壓元器件，使用安全可靠，貼近工業化。

2.快速可靠的連接方式，特殊的密封接口，保證實驗組裝方便快捷，拆接不漏油，清潔干凈。

3.精確的測量?jī)x器，方便的測量方式，使用簡單，測量精確可靠。

4.采用可編控制器（PLC）與微機通訊，實現電氣自動化控制、可在線編程監控及故障檢測。

①常用液壓元件的性能測試

1.液壓泵的特性測試

2.溢流閥的特性測試（靜態測試）

3.節流調速閥的特性測試

②液壓傳動基本回路實驗：

1.溢流閥調壓回路

2.簡單壓力調定回路

3.溢流閥緩沖回路

4.二級壓力回路

5.雙向壓力調整回路

6.多個溢流閥的調壓回路

7.減壓閥的減壓回路

8.換向閥的卸荷回路

9.先導式溢流閥的卸荷回路

10.順序閥的平衡回路

11.速度調節回路

12.調速閥短接速度換接回路

13.節流閥進油節流調速回路

14.節流閥回油節流調速回路

15.調速閥進油節流調速回路

16.調速閥回油節流調速回路

17.節流閥變壓節流調速回路

18.調速閥變壓節流調速回路

19.進油節流調速回路

20.回油節流調速回路

21.方向控制回路

22.保壓（自鎖）回路

23.雙缸工作控制回路

24.順序閥順序動作回路

25.電氣行程開關順序動作回路

26.壓力繼電器順序動作回路

27.用PLC控制液壓回路和系統

28.液壓傳動性能實訓

④  學生自行設計、組裝的擴展液壓回路實驗可達80種.

⑤  可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。

      1、PLC的指令編程，梯形圖編程的學習

      2、PLC編程軟件的學習及使用

      3、PLC與計算機的通，在線調試、監控

      4、PLC對液壓傳動控制的優化

二、實驗臺組成：
　?、? 實驗工作臺

實驗工作臺由鐵制主體與鋁合金型面板(T型鉤槽)等構成。

工作臺尺寸：長×寬×高=1940mm×700mm×1800mm    (其包裝后約300kg)

②  液壓泵站

系統額定工作壓力：6.3Mpa。（最大可至7Mpa）

⑴. 電機—泵裝置（1臺）

變量葉片泵-電機1臺：

變量葉片泵：?jiǎn)蜗颍Q排量6.67mL/r，容積效率 90%；

電機：三相交流電壓，功率2HP 4P，轉速1450r/min；

⑵. 油箱：公稱容積45L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等

③  常用液壓元件

以北京華德元件為主，配置詳見配置清單。

每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在鋁合型面板上。

④  電氣測控單元

可編程序控制器(PLC)：三菱系列，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，順序等控制功能. 用電安全與觸電急救虛擬仿真系統：軟件采用二維與三維結合的虛擬畫面，教導學生用電的安全和急救方法，軟件內設有單相觸電、兩相觸電、跨步觸電、低壓觸電急救、高壓觸電急救、人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法等原理講解與教學，單相觸電分維修帶電斷線、維修插座觸電、室外觸電等原理演示。低壓觸電和高壓觸電教學主要為學生講解演示如何解救處于低壓觸電或者高壓觸電時的人，人工呼吸救護法、牽手呼吸救護法、胸外心臟按壓就護法采用采用3D虛擬仿真技術展示，經過渲染和潤色，使模型看起來與真實部件一般無二，畫面逼真。通過實訓能夠?qū)W(xué)生進行實訓室安全用電教育，提高學生的安全意識，使學生學會一些自救的方法，讓學生在遇到危險時能采取一定的安全措施，保護自己，以及熟悉各種電氣事故產生的原因和處理電氣事故的實用操作措施，減少電氣事故的發生。提供版權證書及演示。
