一、概述

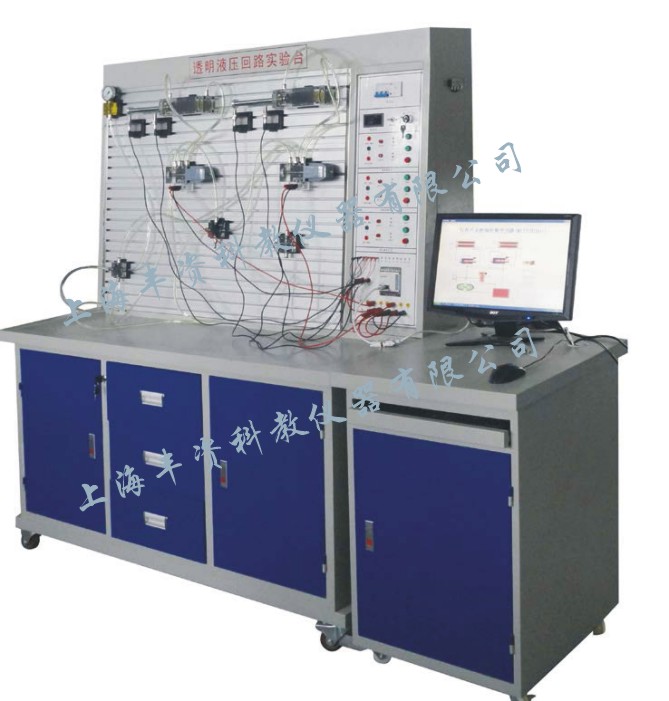

FZ氣動液壓PLC綜合控制實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，在我公司透明液壓產品的基礎上，綜合了我們公司氣動PLC控制實驗設備的優點，采用FZ開放型綜合實驗臺結構，廣泛征求各大院校專家教授與老師的意見，經過不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程控制器控制技術于一體的理想的綜合性實驗室設備。實驗時，他們可以相輔相成，交叉控制?？梢宰寣W(xué)生直觀、感性的對比、了解、電、液各自具有的特點、特色、優點及缺點等。

二、基本配置

其基本配置為一個實驗臺配有一套氣動控制實驗元件和一套液壓控制實驗元件，且各自配有獨立的一套電氣控制設備。

利用此套實驗室設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，以及PLC編程及應用控制實驗；同時，也可綜合地進行相互配合的實驗：如實現液控制，電－液控制，以及氣－電－液綜合控制。

1. 實驗系統采用“二合一”的機構，即一張實驗桌可以供兩組四位學生同時進行實驗，有助于討論學習，提高產品的性價比，

2.實驗室元件均為進口透明有機材料制成，便于了解和掌握液壓元件的機構、性能及用途。熟悉幾十種基本液壓回路的工作過程和原理。本實驗臺實驗時，組裝實驗回路快捷方便。

3.電氣主控單元采用PLC可編程控制器控制，可與電腦通訊實現微機智能控制。同時，以液壓回路為控制對象，加強對PLC可編程控制器的學習及應用。

4.采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程控制器的優越性，加深對PLC編程器的了解及掌握



三、技術參數

1.電源：380V  50Hz   (市電)

2.演示臺外形尺寸：1500×700×1800mm（長×寬×高）。

3.鋁合金實驗屏尺寸：1400×720mm（長×高）

4. 液壓專用油泵

功能介紹：

（1）由于本實驗臺演示的各個油路，具有回路壓力范圍大，流量要求不一致等特點，因此，為了更好的滿足實驗演示要求。油泵拖動電機采用了小型交流電動機。

（2）交流電機技術參數：

電機型號：M1P4H523

額定電流：2 A

額定功率：0.75KW

額定電壓：380V

額定頻率：50HZ

額定轉速：1400 rpm

（3） 嚴格禁止在齒輪泵，吸油管及油箱內無液壓油的狀態下，起動油泵電機高速運轉。

（4.）起動油泵電機時，應先檢查實驗油路是否有錯接，是否有漏油現象。

（5）在啟動油泵時泵站溢流閥一定要在卸荷狀態。

（6）液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

5.演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)

6.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

7.PLC可編程控制器：三菱FX1S－20MR-001型

8.實驗臺重量：120KG

四、實驗項目

二十種基本液壓傳動控制回路

    （1）節流閥換接回路

（2）節流閥控制的同步回路

（3）進油節流調速回路

（4）兩級調壓回路

（5）旁路節流調速回路

（6）三位四通換向回路

（7）順序閥控制的順序回路

（8）壓力繼電器控制順序回路

（9）蓄能器保壓回路

（10）接近開關控制的順序回路

（11）差動回路

（12）二位四通換向回路

（13）電磁換向閥的卸壓回路

（14）隔離壓力波動的穩壓回路

（15）回油節流調速回路

（16）節流閥控制雙程同步回路

（17）快慢速切換回路

（18）平衡回路

（19）液控單向閥鎖緊回路

（20）液控單向閥保壓回路
