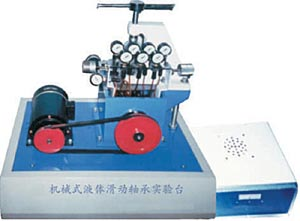

DYJX-YHZ機械式液體滑動軸承實驗臺

一、    主要技術參數：

1、電機功率：600W；

2、電機調速范圍：0─450轉/分，

3、管路油壓表數量：8個

4、百分表量程：0~10mm，百分表精度：0．01

5、允許最大加載力為260kg；

6、圓柱滾子允許最大工作轉速為300rpm

7、軸瓦內直徑d=70mm；有效長度L=100mm； 光澤度▽7（1.6 ）；

材料ZQSn6─6─3；

8、外形尺寸：670×500×650mm；

9、重量：52kg

二、     基本配置：

1、調速電動機1個；

2、管路油壓表8個，載荷傳感器1個，百分表1個 。

3、可調定加載裝置一個，隨機工具一套，機罩一個。

三、    實驗內容：

1、通過油壓表讀取徑向油膜和軸向油膜壓力，人工繪制徑向油膜壓力分布曲線和軸向油膜壓力分布曲線。

2、通過測試面板讀取徑向加載壓力和摩擦力大小，人工繪制軸承摩擦特征曲線。

四、    性能特點：

1、可進行徑向、軸向油膜壓力分布和摩擦特征曲線的實測，實現滑動軸承的綜合實驗。

2、采用可調定壓加載裝置，有效減小測試誤差，測試數據穩定可靠。

3、采用軸承鋼承載環，有效地阻止了軸瓦變形并提高了檢測數據的真實性；

4、采用平衡套的平衡系統，保證了軸瓦的平衡，調整方便快捷，提高了檢測精度

五、    造型及表面處理：

1、大氣美觀、實物感強、加工精細；

2、金屬外露件鍍鉻、其他表面防銹處理加噴塑

3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
