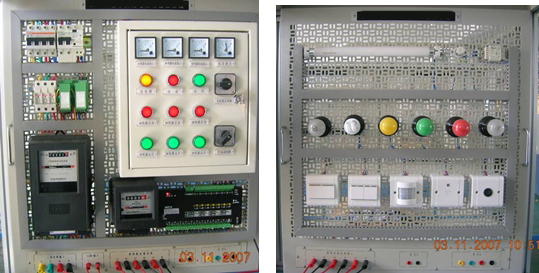

DYLY-ZM8樓宇照明系統實訓裝置

一 、概述

       該系統配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的教學實訓，可以模擬智能樓宇中的照明供電控制系統。讓學生了解樓宇中配電系統的基本結構，熟悉供配電監控系統，掌握供配電系統在樓宇自動化系統中的應用，可用于學習普通照明電路的安裝調試、認識智能樓宇整體控制構架、了解LON現場總線采集控制系統結構，掌握力控組態軟件的應用、智能照明控制方案的實現等。

該系統能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等專業的實訓教學要求，適用于各類職業教育培訓機構的教學。

二、系統組成及特點

系統由基于LON Talk協議的采集控制器組成網絡，整個系統由LonWorks網絡適配器、LonWorks采集控制器、模擬照明配電盤、模擬照明燈具、能源計量電度表、電壓電流傳感器、計算機以及力控組態軟件等組成。其主要設備包含：實訓平臺、LON網絡適配器、LON數據采集控制器、模擬照明配電盤（含指針表計、控制開關）、電壓傳感器、電流傳感器、能量計量電度表（單相、三相）、模擬照明燈具、空氣開關、接觸器、照明控制開關、力控組態軟件等。

該系統具有以下特點：

(1) 供配電系統和照明系統可實現實時調度運行

(2) 采用DDC采集控制模塊實現對電力系統中各類數據的采集與控制

(3) 采用先進LonWorks總線通信協議組網

(4) 配備上位機監控系統，可實時監控供配電網絡結構，分析和打印各類電量數據，還可監控照明系統，控制照明線路

(5) 實訓裝置的設備采用模塊式，方便學生了解現場設備

三、技術指標

(1)工作電源：三相四線AC380V±10%  50Hz

(2)工作環境：環境溫度范圍為-10℃～+40℃  相對濕度＜85%（25℃）  海拔＜4000m

(3)整機容量：＜5.0kVA

(4)安全保護：具有漏電保護

四、實訓項目

1    常用電工工具的認識使用實訓

2    普通照明設備及控制電路安裝與調試

3    智能電壓傳感器的認識與應用

4    智能電流傳感器的認識與應用

5    單相電度表的安裝與接線實訓

6    三相電度表的安裝與接線實訓

7    LonWorks網絡拓?fù)湔J(rèn)識與應用

8    LON智能控制器認識與應用

9    LON現場總線的搭建實訓

10  智能供配電照明上位機監控軟件應用實訓
