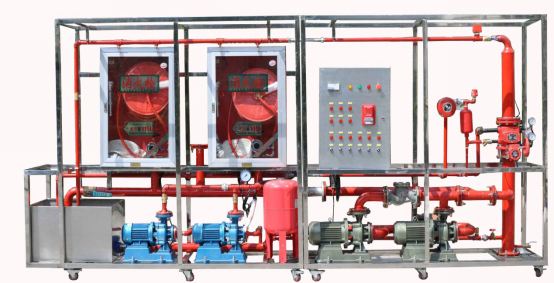

DYMH-9消火栓滅火系統實訓裝置

一、裝置構成

        消火栓系列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統

消火栓設備：由水槍、水帶、消火栓組成。

單出口消火栓、雙出口消火栓各2個， DN65。錦綸水帶：65mm，長度13m，承壓能力0.75MPa，水槍：16mm。，同時帶標準消防卷盤及20m消防軟管。

給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；

給水管道：直徑100mm鍍鋅鋼管；閥門：止回閥、閘閥、安全閥。所有閥門均滿足消防系統規范標準的要求并具有檢驗證明；

屋頂消火栓，供消火栓給水系統檢查試用之用。單出口消火栓：DN65；水泵接合器， 消防水池，消防水箱等組成。

水泵接合器：地上式，執行標準：　

產品標準 　《消防水泵接合器》GB 3446　

工程標準 　《建筑設計防火規范》 GB 50016

《建筑給水排水及采暖工程施工質量驗收規范》GB50242；

水泵要求：必需汽蝕余量 ：4

材質 ：碳鋼/鑄鐵

功率：1.1—18.5KW（w）

流量：0-45（L/S）

效率：79（%）

型號：XBD/LG/QW/WQ/ZW（L）/ZW（W）

壓力：0-2.5（MPa）

轉速 ：2900（r/min）

泵軸位置：邊立式

葉輪結構：閉式

葉輪數目：3-10

葉輪吸入方式：單吸式

供水流量：消防泵:40L/s; 穩壓泵:1.5 L/S 　

供水壓力：消防泵:0~1.6kW;穩壓泵:0~1.0kW 　

水泵數最：消防泵2臺;穩壓泵2臺 （一用一備）

單泵功率：消防泵:1.1-160MPa；穩壓泵:1.1-160MPa

恒壓精度：<0.01MPa

控制方式：恒壓控制、站控室指令控制

操作方式：手動、自動
