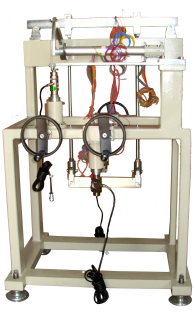

DYLX-3材料力學多功能實驗臺

一、產品介紹

1、用途：本產品是用于各理工科院校作材料力學電測法實驗的裝置，它是將多種材料力學實驗集中一個臺上進行，使用時稍加準備，即可進行教學大綱規定內容的多項實驗。

2、特點：實驗臺采用蝸桿機構以螺旋千斤進行加載，經傳感器由數字測力儀測出力的讀數；各試件受力變形，通過應變片由電阻應變儀顯示。整機結構緊湊、外型美觀、加載穩定、操作省力，實驗效果好，易于學生自己動手，有利于提高教學質量。本儀器的潛力較大，還可根據需要，增設其它實驗，實驗數據也可由計算機處理。

3、結構：本產品的架體設計采用封閉型鋼及鑄件配制而成，表面經噴塑處理，結構緊固耐用。蝸桿及螺旋機構為內藏式，從而使得結構緊湊。每項實驗均配有精密化學鍍試件和附件。

二、產品功能

基礎實驗項目

1、純彎曲梁正應力的分布規律實驗

2、電阻應變片靈敏度系數的標定

3、材料彈性模量E，泊松比μ的測定

4、偏心拉伸實驗

5、彎扭組合受力分析實驗

6、等強度梁實試驗

7、壓桿穩定實驗

8、懸臂梁實驗

三、技術參數

1、試件最大作用載荷    5KN

2、加載機構作用行程    55mm

3、手輪加載轉矩        0-2.6N.m

4、加載速度            0.1mm/轉(手輪)

5、本機重量            124Kg

6、外部尺寸            650（長）×700（寬）×1100（高）

四、產品主要功能及實驗項目：

實驗梁材料及加工工藝：中碳鋼、經鍛造、粗加工（刨）然后熱處理（調質處理）、效直、半精加工、再經振動實效處理、最后精加工（平面磨保證外形尺寸及粗糙度）。每種實驗梁和附件均經過防銹處理（鍍硌或鍍鎳）。應變片為應變膠加壓高溫粘貼而成使用時間10年以上（在無外界因素破壞和較干燥條件下）。
