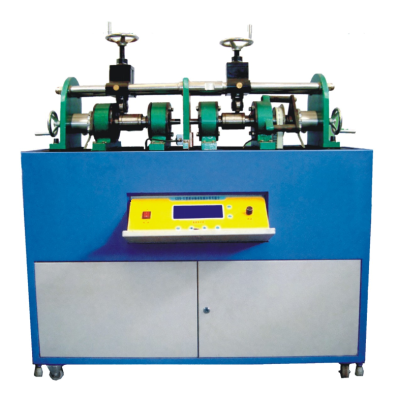

DYZC-GD2滾動軸承承組合及受力分析實驗臺

       滾動軸承是機械傳動結構中應用最廣泛、也是最重要的的支承零件之一、了解滾動軸承的結構、安裝及傳動性能是完成機械綜合設計的重要環節。為彌補傳統實驗教學環節的空白，我公司在中南大學、湖南大學及重慶大學的專家的支持下、自主引發了滾動軸承設計及性能試驗臺系到、該實驗臺系列以其創新性的結構性式及穩定的性能得到了廣大用戶的好評。
一、主要實驗內容
1、軸承組合設計與拼裝(三維虛擬設計)實驗可虛擬裝配軸承
2. 軸承徑向應力分析實驗可描繪軸承滾動體受力分布圖
3、軸承軸向載荷分析實驗可驗證推力軸承的外載附加軸向力及軸向力的平衡關系
4、鈾承外圈應力變化分析實驗軸承外圈在動載荷狀態的下應力變化規律
5、軸承振動及溫升分析實驗ZRFS-1升級型具備
二、主要結構特點
1、采用聯動結構，可同時檢測向軸承及推力軸承外圈及滾動體的壓應力。對抽出可直接施加X向及Y向負載.可檢測軸承軸向受力、可通過同步帶傳動帶動轉軸轉動.對軸承施加載荷。
2、檢測系統CPU采用Mega系到單片機、系統可實現多路數據實時采集。具有精度高，速度快，穩定性好的特點
3、科用VBSolidWorks混合編程，含虛擬設計參數可視化分析及實驗教學錄像等內容
三、主要技術指標
1、實驗軸承類型種：2種(圓錐滾子軸承，深溝球軸承)
2、徑向加最大加載500KG， 加載行程范圍0一200mm
3、軸向觸大加載：100KG

4、壓力傳感器參數
荷重壓力傳感器     精度等級：0.05  量程：5000N

軸向壓力傳感器     精度等級：0.05  量程：5000N

應力檢測傳感器     精度等級：0.05  量程：5000N

5、最大工作速度：300rpm
