DYDQ-768現代電氣控制系統安裝與調試

一、 產品概述

該裝置具有電氣控制系統的電路設計、安裝和布線，傳感器接線與調整、PLC編程、模擬量模塊應用、人機界面組態、電機驅動（含變頻器及對應電機、伺服驅動器及伺服電機、步進電機及驅動器、繼電控制與保護、溫度控制器、增量型編碼器）參數設定、以及典型機床控制電路故障排除等功能。裝置中多參量實時手工給定（如速度實時變化給定、溫度變化實時給定、距離變化實時給定等），實現了系統控制的實時控制，真實的模擬和反映了工業控制的過程，實訓內容廣泛、變化多樣，是一款典型的職業能力培養設備，通過在該設備上實訓，可使學生職業能力得到大幅度提升。

二、 產品特點

1. 本裝置是由控制柜、受控對象等組成一個完整系統，具有占地面積小、操作方便、可移動、內部安裝有照明設施、操作面板,各控制點和通訊接口均引出到專用的接線板上，使實訓更加便捷。

2. 控制元件（如PLC、變頻器、接觸器等）采用導軌式安裝，實訓時可根據需要進行合理的調整安裝，布線采用工業線槽板前布線方式，設備的進出線采用塑料軟管及接頭與受控對象進行連接，受控對象采用外置方式便于觀察。

3. 本裝置采用模塊式結構，擴展性強，選擇不同的配置、調整系統參數，從而實現控制系統需求。

4.可靠性高:為了保證本產品實訓教學效果及確保產品質量穩定可靠，要求投標時提供省級以上部門出具的產品檢測報告，原件備查。

5.規范性高：為了防止出現“三無產品”，交貨時提供設備制造廠商名稱、商標及出廠合格證等齊全的相關信息。

三、 技術性能

1. 輸入電壓：三相五線 ～380V±10%  50Hz

2. 工作環境：環境溫度范圍為-10℃～+40℃  相對濕度＜85%（25℃） 海拔＜2000m

3. 裝置容量：＜1kVA

4. 外形尺寸：850mm×800mm ×1800mm

5. 安全保護：具有漏電保護，安全符合國家標準

四、 產品結構與組成

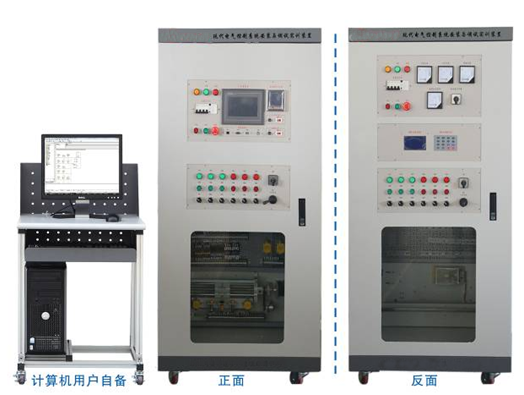

設備由實訓柜體、門板、電氣控制元件（組件）、儀表、實訓考核單元掛板、典型機床電路掛板、電機單元、運動單元、溫度控制組件、網孔掛板等組成。整個系統主要由主令電氣及儀表單元、PLC網絡組態單元、PLC控制單元、繼電控制單元、典型機床電路智能考核單元組成。

1. 實訓柜：采用鋼結構，帶自鎖腳輪,作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由靈活的布置和安裝。

2. 主令電氣及儀表單元：該單元的主要組成部分包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。該單元是設備中的控制信號和顯示（指示）單元，在整個電氣控制系統中，起著向系統中的其他單元提供控制信號的作用。

3. PLC網絡組態單元：該單元的主要組成部分包括三菱Q型PLC、三菱FX3U型PLC、模擬量模塊、擴展模塊、0～20mA標準恒流源、0～10V標準恒壓源、數字式顯示儀表、伺服驅動器、步進驅動器等。PLC網絡組態單元是電氣系統程序控制的主要（上位機）控制單元，在整個系統中，起著對輸入信號處理和電氣控制信號輸出等重要作用。

4. PLC控制單元：該單元的主要組成部分包括三菱FX3U型PLC、模擬量模塊、擴展模塊、0～20mA標準恒流源、0～10V標準恒壓源、數字式顯示儀表、變頻器等。此單元是設備中電氣系統程序控制（下位機）的輔助控制單元，對輸入的信號進行處理以及輸出電氣控制信號。

5. 繼電控制單元：該單元的主要組成部分包括斷路器、熔斷器、接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。同時還安裝由伺服、步進電機驅動的（可相互轉換）且裝有傳感器、微動開關、滾珠絲杠、增量型編碼器組成的小車運動裝置。此單元可實現基本的電機拖動控制，在整個電氣自動控制系統中，起著對PLC控制信號放大和執行的作用，同時也可實現獨立的繼電拖動功能。

6．典型機床電路智能考核單元：該單元的主要組成部分包括X62W銑床電路、T68鏜床電路、電腦智能考核以及PLC改造模塊等。該單元通過對典型機床電路故障現象的分析和判斷，測量和檢查故障點，使用電腦智能考核軟件排除故障，完成機床電路的故障檢查和排除。

一、 實訓項目

1.轉換開關與電壓表連接測量三相電壓

2. 三相電流的測量

3. 電力綜合儀表的使用

4. 三相異步電動機直接起動、停車的控制

5. 接觸器聯鎖的三相交流異步電動機正、反轉控制電路

6. 按鈕聯鎖的三相交流異步電動機正、反轉控制電路

7. 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路

8. 三相交流異步電動機Y-△（手動切換）起動控制電路

9. 三相交流異步電動機Y-△（時間繼電器切換）起動控制電路

10. 定子繞組串聯電阻起動控制電路

11. 三相交流異步電動機能耗制動控制電路

12. 三相交流異步電動機降壓起動及反接制動控制電路

13. 兩臺電動機的順序控制電路

14. 電動機的往返行程控制電路

15. 普通車床控制電路

16. 電動葫蘆控制電路

17. 三相交流異步電動機點動、連續轉動的控制電路

18. 兩地控制電路

19. 接觸器控制的雙速電動機調速控制電路

20. 時間繼電器切換的雙速電動機調速控制電路

21. 離心開關配合的反接制動控制

22. 變頻器面板功能參數設置和操作

23.外部端子點動控制

24.電機多段速度控制

25. 工頻、變頻切換控制

26.基于PLC模擬量方式變頻開環調速控制

27. 基于面板操作的電機開環調速

28. 基于PLC通信的變頻器開環調速

29. PLC控制電機順序起動

30.觸摸屏的參數設置與編程

31.觸摸屏組態控制三相異步電機點動與自鎖

32.觸摸屏組態控制三相異步電機正反轉

33.觸摸屏組態控制三相異步電機星三角起動

34.觸摸屏組態控制變頻器模擬量調速

35.步進驅動器的參數設置

36.步進電機的控制

37.步進電機的PLC開環控制

38.編碼器的使用

39.基于編碼器的步進電機閉環控制

40.交流伺服驅動器的參數設置

41.交流伺服電機的閉環控制

42.溫度控制器的調試及熱電阻的使用

43.基于熱電阻的PLC溫度控制

44.傳感器的使用

45.基于傳感器的PLC位置控制

46. 多臺PLC主、從站通信

47.X62W 銑床電氣控制電路單元常見故障的檢查與排除實訓

48.T68 鏜床電氣控制電路單元常見故障檢查與排除
