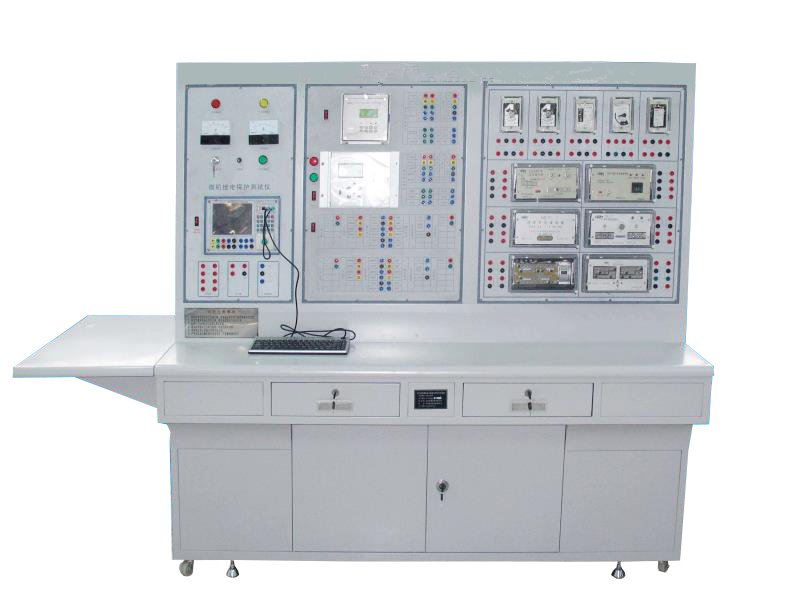

DYDQ-33數字式繼電器及保護綜合試驗臺

1、基本參數

1) 型號：ZRDL-JD

2) 供電電源：三相五線供電380V，

 3) 功率：不大于1KW；

4) 單面實訓柜尺寸：2000mm*800mm*1600mm（長*寬*高，熱鍍鋅板噴塑）

 5) 防護等級：IP45

微機發電機保護系統

技術要求

1. 裝置采用許繼集團生產的微機保護裝置，該裝置集成電路全部采用工業品或軍品，使得裝置有很高的穩定性和可靠性。

2. 采用32位DSP作為保護CPU，配置大容量的RAM和Flash Memory；數據運算、邏輯處理和信息存儲能力強，可靠性高，運行速度快。

3. 采用16位A/D作為數據采集，數據采集每周24點，保護測量精度高。

4. 采用圖形液晶，全中文顯示菜單式人機交互；可實時顯示各種運行狀態及數據，信息詳細直觀，操作、調試方便。

5. 可獨立整定8套保護定值，定值區切換安全方便。

6. 大容量的信息記錄：可保存不小于100個最近發生的歷史報告,可帶動作參數，掉電保持，便于事故分析。

7. 通信規約采用IEC-60870-5-103規約或MODBUS規約可選，設有雙RS-485通信接口；組網經濟、方便,可直接與微機監控或保護管理機聯網通訊。

8. 具有錄波功能，裝置記錄保護跳閘前4周波，跳閘后6周波（每周波24點）的采樣數據，保護跳閘后上送變電站自動化主站，也可以通過故障分析軟件進行故障分析。

9. 保護出口方式可以按照保護配置，出口設置方便靈活。

主要技術指標：

1、額定數據

1） 額定電源電壓: DC220V

2） 額定交流電壓：相電壓100/V

3） 額定交流電流：5A

4） 額定頻率：    50Hz

5） 半周波： 100In

2、裝置功耗

1) 交流電壓回路：  每相不大于1VA；

2) 交流電流回路：  In=5A時每相不大于1VA；In=1A時每相不大于0.5VA；

3) 零序電流回路:   1A；

保護電源回路：  正常工作時,不大于12W；保護動作時,不大于15W。

發電機保護實驗

* 發電機機比率制動式差動保護

* 勵磁過流速斷保護

* 勵磁過流、過負荷保護

* 定子接地保護

* 零序（方向）過流定子接地保護

* 轉子接地保護

* 失磁保護

* 逆功率保護

* 負序過流保護

* 對稱過負荷保護

* 過電壓保護

* 頻率異常保護

* 復壓（記憶）過流保護

* 低電壓（調相失壓）保護

* 非電量保護

* 控制回路斷線

微機變壓器保護裝置

裝置采用許繼集團生產的微機變壓器保護裝置，該裝置集成電路全部采用工業品或軍品，使得裝置有很高的穩定性和可靠性。

2. 采用32位DSP作為保護CPU，配置大容量的RAM和Flash Memory；數據運算、邏輯處理和信息存儲能力強，可靠性高，運行速度快。

3. 采用16位A/D作為數據采集，數據采集每周24點，保護測量精度高。

4. 采用圖形液晶，全中文顯示菜單式人機交互；可實時顯示各種運行狀態及數據，信息詳細直觀，操作、調試方便。

5. 可獨立整定8套保護定值，定值區切換安全方便。

6. 大容量的信息記錄：可保存不小于100個最近發生的歷史報告,可帶動作參數，掉電保持，便于事故分析。

7. 通信規約采用IEC-60870-5-103規約或MODBUS規約可選，設有雙RS-485通信接口；組網經濟、方便,可直接與微機監控或保護管理機聯網通訊。

8. 具有錄波功能，裝置記錄保護跳閘前4周波，跳閘后6周波（每周波24點）的采樣數據，保護跳閘后上送變電站自動化主站，也可以通過故障分析軟件進行故障分析。

9. 保護出口方式可以按照保護配置，出口設置方便靈活。

基本參數

額定交流電流 n I ：5 A 或 1 A；

額定交流電壓Un：線電壓 100 V，相電壓 100/ √3 V；

額定頻率： 50 Hz。

以太網通信口：2 個；

RS-485 通訊接口：2 個。。

微機保護采樣及錄波頻率2400Hz，系統頻率跟蹤范圍40Hz～60Hz。

差流速斷：不大于20 ms(1.5倍整定值)；

比率差動：不大于30 ms(2倍整定值)。

應用范圍

微機變壓器保護裝置適用于66kV 及其以上各種電壓等級的變壓器。

集成了一臺變壓器的全部電氣量保護?？蓾M足各種電壓等級

不同接線方式變壓器的雙主雙后配置及非電量類保護完全獨立的配置要求。

產品特點

    基于高性能、高冗余的新一代硬件平臺，可視化的邏輯開發工具實現保護透明化設計，變動作特性原理使保護性能全面提升，裝置內存的“日志系統”及“黑匣子”故障定位技術等是該保護裝置的主要特點。

保護性能
    （1）可靠的比率差動保護

    采用多段、多折線的方法，能夠快速切除區內嚴重故障，同時也保證輕微故障、復雜故障的靈敏度。采用長短數據窗結合的多重算法，大大提高軟件的抗干擾能力。

    （2）先進的勵磁涌流判據

    變壓器空載合閘時采用相電流判別勵磁涌流，避免了變壓器相位補償過程中其它相勵磁涌流對本相勵磁涌流的影響，涌流特點更加鮮明，差動保護更加可靠；采用獨特的空投主變過程中故障識別技術，按相綜合開放判據，在帶故障空投時差動保護可快速動作。

    （3）可靠的TA 飽和判據

    根據電流過零點時TA 退出飽和的物理特點，利用采樣值差動作為T(mén)A飽和判據，大大提高差動保護的抗TA 飽和能力。發生外部故障，電流波形正常時間≧2.5ms 時，差動保護可靠不誤動。

（4）高靈敏度的增量差動保護

配置有增量差動保護，不受負荷電流影響，靈敏度高，抗TA 飽和能力強，能夠靈敏反應輕微匝間短路及繞組經高阻接地等故障。

（5）靈活的保護配置

    程序模塊化設計，保護的配置可根據用戶要求，利用專用配置工具進行靈活配置。

高性能、高冗余的新一代軟、硬件平臺
   （1） 高性能、高可靠性硬件結構
    采用3 個CPU 并行工作的硬件結構，采用32 位高性能DSP處理器、32 位邏輯處理器和16 位的高速AD，保護出口跳閘采用“啟動＋保護動作”的方式，杜絕保護裝置硬件故障引起的誤動。

（2）強抗干擾能力

軟硬件設計上采取充分的抗干擾措施，6U 全封閉機箱，整體面板，強弱電嚴格分開，裝置的抗干擾能力大大提高，對外的電磁輻射也滿足相關標準。

強大的自檢功能完善的A/D采樣回路自檢能避免A/D 采樣出錯導致的裝置誤動；開出回路自檢可以準確檢測任一路開出回路斷線或開出擊穿故障，發出告警并可靠閉鎖保護；定值自檢能夠檢測定值存儲區出錯、定值越限等；具備＋5V、±15V 電源自檢功能，當電源電壓不正常時，裝置發告警信息，并閉鎖保護。

（3）可視化的邏輯開發

可視化的邏輯開發工具，在開發環境下所有的保護邏輯都是由不同可視化的柔性繼電器組成，實現微機保護的完全透明化設計。

變壓器主保護

1）比率差動保護；

2）差流速斷保護；

3）高壓側 TA 斷線；

4）零序電壓保護；

5）高壓側 TV 斷線；

6）高壓側復合電壓；

7）高壓側過流 I 段保護；

8）高壓側過流 II 段保護；

9）高壓側負序過流保護；

10）高壓側過負荷保護；

11）起動通風；

12）低壓側過流 I 段保護；

13）低壓側過流 II 段保護；

14）低壓側過流 III 段保護；

15）低壓側負序過流保護；

16）低壓側過負荷保護；

17）零序 電流保護；

18）低壓側 TV 斷線；

19）低壓側復合電壓。

微機線路保護裝置

技術要求

1) 裝置采用許繼集團生產的微機變壓器保護裝置，該裝置集成電路全部采用工業品或軍品，使得裝置有很高的穩定性和可靠性。

2) 采用32位DSP作為保護CPU，配置大容量的RAM和Flash Memory；數據運算、邏輯處理和信息存儲能力強，可靠性高，運行速度快。

3) 采用16位A/D作為數據采集，數據采集每周24點，保護測量精度高。

4) 采用圖形液晶，全中文顯示菜單式人機交互；可實時顯示各種運行狀態及數據，信息詳細直觀，操作、調試方便。

5) 可獨立整定8套保護定值，定值區切換安全方便。

6) 大容量的信息記錄：可保存不小于100個最近發生的歷史報告,可帶動作參數，掉電保持，便于事故分析。

7) 通信規約采用IEC-60870-5-103規約或MODBUS規約可選，設有雙RS-485通信接口；組網經濟、方便,可直接與微機監控或保護管理機聯網通訊。

8) 具有錄波功能，裝置記錄保護跳閘前4周波，跳閘后6周波（每周波24點）的采樣數據，保護跳閘后上送變電站自動化主站，也可以通過故障分析軟件進行故障分析。

9) 保護出口方式可以按照保護配置，出口設置方便靈活。

主要技術指標：

1、額定數據

額定電源電壓: DC220V

額定交流電壓：相電壓100/V

額定交流電流：5A

額定頻率：50Hz

半周波：100In

2、裝置功耗

1、交流電壓回路：  每相不大于1VA；

2、交流電流回路：  In=5A時每相不大于1VA；In=1A時每相不大于

0.5VA；

3、零序電流回路:   1A；

4、保護電源回路：  正常工作時,不大于12W；保護動作時,不大于15W。

3、環境條件

環境溫度

工作： -25℃～+55℃。

儲存：-25℃～+70℃，相對濕度不大于80%，周?chē)諝庵胁缓兴嵝?、堿性或其它腐蝕性及爆炸性氣體的防雨、防雪的室內；在極限值下不施加激勵量，裝置不出現不可逆轉的變化，溫度恢復后，裝置應能正常工作。

相對濕度：最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃且表面不凝露。最高溫度為+40℃時，平均最大濕度不超過50％。

大氣壓力：80kPa～110kPa（相對海拔高度2km以下）。

4、抗干擾性能

1) 脈沖群干擾試驗：能承受GB/T14598.13－1998規定的頻率為1MHz及100kHz衰減振蕩波（第一半波電壓幅值共模為2.5kV，差模為1kV）脈沖群干擾試驗。

2) 快速瞬變干擾試驗：能承受GB/T14598.10－1997第四章規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗。

3) 輻射電磁場干擾試驗：能承受GB/T14598.9－1995第四章規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗。

4) 靜電放電試驗：能承受GB/T14598.14-1998中4.1規定的嚴酷等級為Ⅲ級的靜電放電試驗。

5) 電磁發射試驗：能承受GB/T14598.16－2002中4.1規定的傳導發射限值及4.2規定的輻射發射限值的電磁發射試驗。

6) 工頻磁場抗擾度試驗：能承受GB/T17626.8－1998第5章規定的嚴酷等級為Ⅳ級的工頻磁場抗擾度試驗。

7) 脈沖磁場抗擾度試驗：能承受GB/T17626.9－1998第5章規定的嚴酷等級為Ⅳ級的脈沖磁場抗擾度試驗。

8) 阻尼振蕩磁場抗擾度試驗：能承受GB/T17626.10－1998第5章規定的嚴酷等級為Ⅳ級的阻尼振蕩磁場抗擾度試驗。

9) 浪涌抗擾度試驗：能承受IEC 60255-22-5:2002第4章規定的嚴酷等級為Ⅳ級浪涌抗擾度試驗。

10) 傳導騷擾的抗擾度試驗：能承受IEC 60255-22-6:2001第4章規定的射頻場感應的傳導騷擾的抗擾度試驗。

11) 工頻抗擾度試驗：能承受IEC 60255-22-7:2003第4章規定的工頻抗擾度試驗。

5、絕緣性能

1) 絕緣電阻：各帶電的導電電路分別對地(即外殼或外露的非帶電金屬零件)之間,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,用開路電壓為500V的測試儀器測試其絕緣電阻值不應小于100MΩ。

2) 介質強度：裝置通信回路和24V等弱電輸入輸出端子對地能承受50Hz、500V(有效值)的交流電壓,歷時1min的檢驗無擊穿或閃絡現象；其余各帶電的導電電路分別對地(即外殼或外露的非帶電金屬零件)之間,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,能承受50Hz、2kV(有效值)的交流電壓,歷時1min的檢驗無擊穿或閃絡現象。

3) 沖擊電壓：裝置通信回路和24V等弱電輸入輸出端子對地,能承受1kV(峰值)的標準雷電波沖擊檢驗；其各帶電的導電端子分別對地,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,能承受5kV(峰值)的標準雷電波沖擊檢驗。

6、機械性能

1) 振動響應：裝置能承受GB/T 11287-2000中4.2.1規定的嚴酷等級為I級振動響應檢驗。

2) 沖擊響應：裝置能承受GB/T 14537-1993中4.2.1規定的嚴酷等級為I級沖擊響應檢驗。

3) 振動耐久：裝置能承受GB/T 11287-2000中4.2.2規定的嚴酷等級為I級振動耐久檢驗。

4) 沖擊耐久：裝置能承受GB/T 14537-1993中4.2.2規定的嚴酷等級為I級沖擊耐久檢驗。

5) 碰撞：裝置能承受GB/T 14537-1993中4.3規定的嚴酷等級為I級碰撞檢驗。

7、保護定值整定范圍及誤差

定值整定范圍

交流電壓： 4V～100V；

交流電流： 0.1In～20In；

定值誤差

電流：< ±2.5%。

電壓： < ±2.5%。

8、延時整定范圍及誤差

定時限在0s～2s(含2s)范圍內不超過40ms，2s～100s范圍內不超過整定值的±2％；

反時限在0s～2s(含2s) 范圍內不超過±100ms,2s以上不超過理論值的±5%。

9、測量精度

1) 各模擬量的測量誤差不超過額定值的±0.2%；

2) 功率測量誤差不超過額定值的±0.5%；

3) 開關量輸入電壓（DC220V/110V/24V），分辨率不大于2ms；

4) 脈沖量輸入電壓DC 24V，脈沖寬度不小于10ms；

5) 有功、無功電度不超過±1%；

6) 頻率測量誤差不超過±0.02Hz；

7) 直流模擬量輸入范圍：0V～5V；

8) 直流基本誤差：不超過額定值的±0.5%（外接溫度變送器時，溫度測量誤差±2℃）。

10、節點容量

1) 出口跳合閘觸點

在電壓不大于250V，電流不大于1A，時間常數L/R為5ms±0.75ms的直流有感負荷電路中，觸點斷開容量為50W，長期允許通過電流不大于5A。

2) 出口信號及其它觸點

在電壓不大于250V，電流不大于0.5A，時間常數L/R為5ms±0.75ms的直流有感負荷電路中，觸點斷開容量為20W，長期允許通過電流不大于3A。

3.1詳細技術參數：

       額定直流電壓:  220V

額定交流數據： 相電壓 100/V

零序電壓 100V

交流電流 5A或1A(訂貨注明)

零序電流 1A

額定頻率 50Hz

實訓項目

1. 兩段電流保護

2. 三段電流電壓方向保護

3. 過流加速保護（前加速、后加速可選）

4. 三段相間距離

5. 三段接地距離

6. 零序電流

7. 三段零序電流

8. 零流加速保護

9. 三相一次重合閘

10. 過負荷保護

11. 低電壓保護

12. TV斷線檢測

13. 手合同期

14. 低周減載

15. 無故障快速?gòu)?fù)歸

16. 斷路器失靈

常規繼電器配置

微機多功能繼電保護實訓裝置可完成常規電磁式繼電器特性保護實驗及微機繼電保護實驗，該實驗裝置實驗項目安全可靠，完全按照供配電系統實際運行要求設計，操作規程符合電力系統二次保護操作規范。

技術指標

1.裝置輸入額定數據

a. 單相交流工作電壓：220V；

b.  額定頻率：50Hz～60Hz；

c.  電源電壓：直流或交流， 220V或110V。

2.裝置輸出數據

a. 四相交流電壓源和三相交流電流源，每相電壓、電流源可分別構成獨立的回路；

b.  頻率：50Hz.

3.環境條件

    a. 環境溫度：工作：-25℃～+55℃；

    儲存：-25℃～+70℃，相對濕度不大于80%，周?chē)諝庵胁缓兴嵝?、堿性或其它腐蝕性及爆炸性氣體的防雨、防雪的室內；在極限值下不施加激勵量，裝置不出現不可逆轉的變化，溫度恢復后，裝置應能正常工作。

b. 相對濕度：最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃且表

面不凝露。最高溫度為+40℃時，平均最大濕度不超過50％；

c. 大氣壓力：80 kPa～110kPa（相對海拔高度2km以下）；

d. 防護等級：IP41。

4.裝置工作范圍及誤差

輸出電流范圍：0～30A ，誤差不超過±0.5%；

5.絕緣性能

        絕緣電阻：裝置所有電路與外殼之間絕緣電阻在標準實驗條件下，不小于100MΩ。

        介質強度：裝置所有電路與外殼的介質強度能耐受交流50Hz，電壓2KV(有效值)，歷時1min試驗，

而無絕緣擊穿或閃絡現象。當復查介質強度時，試驗電壓值為規定值的75%。

6.沖擊電壓

導電部分對外露的非導電金屬部分及外殼之間，在規定的試驗大氣條件下，能耐受幅值為5KV的標準雷電波短時沖擊檢驗。

7.抗干擾能力

a.裝置能承受GB/T14598.13規定的頻率為1MHz及100KHz衰減振蕩波（第一個半波電壓幅值共模為2.5KV，差模為1KV）脈沖干擾試驗；

b.裝置能承受GB/T14598.14規定的嚴酷等級為Ⅳ級的靜電放電干擾試驗；

c.裝置能承受GB/T14598.9規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗；

d.裝置能承受GB/T14598.10規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗。

8.機械性能

        工作條件：裝置能承受?chē)?yán)酷等級為１級的振動響應、沖擊響應檢驗；

        運輸條件：裝置能承受?chē)?yán)酷等級為１級的振動耐久、沖擊耐久及碰撞檢驗。

實驗臺主要元件配置

電流繼電器

電壓繼電器

時間繼電器

中間繼電器

功率方向繼電器

重合閘繼電器

差動繼電器

信號繼電器

沖擊繼電器

微機繼電保護裝置

隔離變壓器

     模擬電力系統三相線路故障發生器

常規繼電器特性試驗項目

a 電流繼電器特性試驗

b 電壓繼電器的過電壓，欠電壓特性試驗

c 功率繼電器功率方向特性試驗

d 重合閘繼電器特性試驗

e 差動繼電器差動保護動作特性試驗

f 信號繼電器動作特性實驗

g 沖擊繼電器動作特性實驗

h 時間繼電器動作特性試驗

I 中間繼電器動作特性試驗
