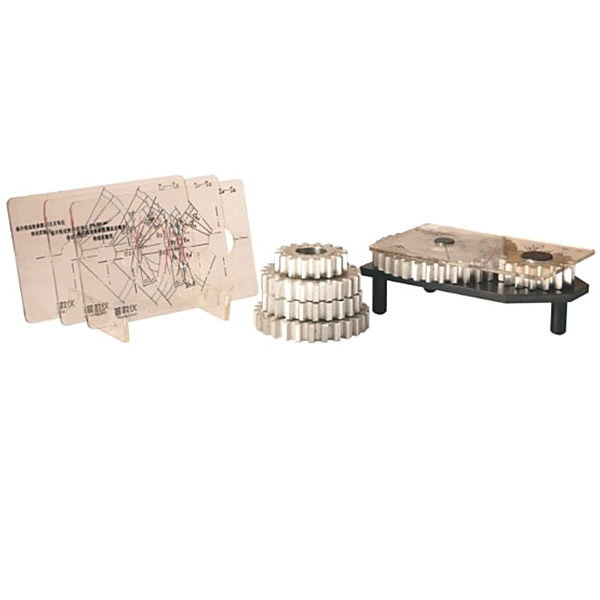

漸開線齒輪及其嚙合參數測定實驗裝置,齒輪傳動性能實驗臺

該實驗儀用于測定漸開線齒輪及其嚙合參數，驗證“齒輪機構及其設計"一章中的基本內容。是機械原理實驗室的基本設備之一
實驗項目內容:
1.漸開線直齒圓柱齒輪參數的測定。
2.漸開線齒輪嚙合傳動演示及其重合度測定。
3.變位齒輪傳動類型及嚙合參數的測定。
主要技術特點:
1.不但能測單個漸開線齒輪的幾何參數，還能測嚙合齒輪的嚙合參數,如重合度、中心距變動系數等。
2.被測齒輪中包括標準齒輪、正變位齒輪、負變位齒輪;根切齒輪和不根切齒輪;標準壓力角(α=20°)齒輪和小壓力角(α=15°) 齒輪;正常齒制齒輪和短齒制齒輪。標準齒輪傳動、高度變位齒輪傳動(等變位)、角度變位齒輪傳動(不等變位，即正傳動和負傳動)。
主要配置及技術參數:
1.待測齒輪6個，m=4mm z=35、16、15、27、23、22 α=20°、 15°;
2.支承臺板1個;
3.透明嚙合線刻度板4塊;
4.游標卡尺1把量程0~200mm ;
5.外形尺寸220x150x75mm。

漸開線齒輪及其嚙合參數測定實驗裝置,齒輪傳動性能實驗臺

技術參數和功能要求

1.1 測試試驗功能
“齒輪傳動性能綜合性能測試試驗臺”的試驗對象為各種類型的齒輪傳動裝置，主要完成下列性能試驗：
(1).齒輪傳動回轉運動精度測試實驗。
(2).齒輪傳動背隙測量與扭轉剛度測試試驗。
(3).齒輪傳動空載摩擦轉矩測量試驗。
(4).齒輪傳動機械效率測試試驗。
(5).齒輪傳動變載荷下的綜合性能試驗。
2.1 主要技術參數
2.1.1 驅動部分
驅動電機功率：3 KW
驅動電機額定轉速：1500rpm
驅動電機轉速變化范圍：200-3000rpm（變頻或伺服驅動調速）
2.1.2載荷部分
磁粉制動器  200Nm 630Nm各一臺。
載荷大小由控制系統通過電流控制和自動穩定，有手控和載荷時間譜輸入兩種功能。
2.1.3傳感器部分
扭矩傳感器  50Nm 500Nm。精度小于0.2%FS
角位移傳感器兩套，2000柵/轉
溫度傳感器  精度≤0.1攝氏度
2.1.4 測試控制部分
試驗臺具有電機程控起停，轉速程控調節，負載程控調節功能，能夠自動進行數據采集處理、工況控制與實驗結果自動輸出。采用計算機控制，減速器試驗臺測控系統軟件集試驗參數輸入、試驗流程控制、測量信號采集、信號處理與結果顯示、試驗數據存儲、打印實驗報表等功能于一體、系統運轉具有自動與手動兩種模式，主要測試功能為：
(1).輸入轉速控制
(2).輸出載荷控制
(3).輸入輸出軸轉角、轉速測試
